Priradenie zariadenia k modulu

Vytvoríte prepojenie medzi zariadením v oblasti nákresu (napr. spínací svetelný obvod, sťahovacia roleta, digitálny snímač atď.) s príslušným vstupom alebo výstupom modulu. Poradie, v akom priradíte zariadenia k modulu, bude závisieť od vyhotovenia samotnej kabeláže elektroinštalácie.

Východiskový bod

• Vytvorili ste aspoň 1 zariadenie.

• Do rozvádzača ste pridali aspoň 1 modul.

• Nachádzate sa v okne Vybavenie rozvádzača.






Postup

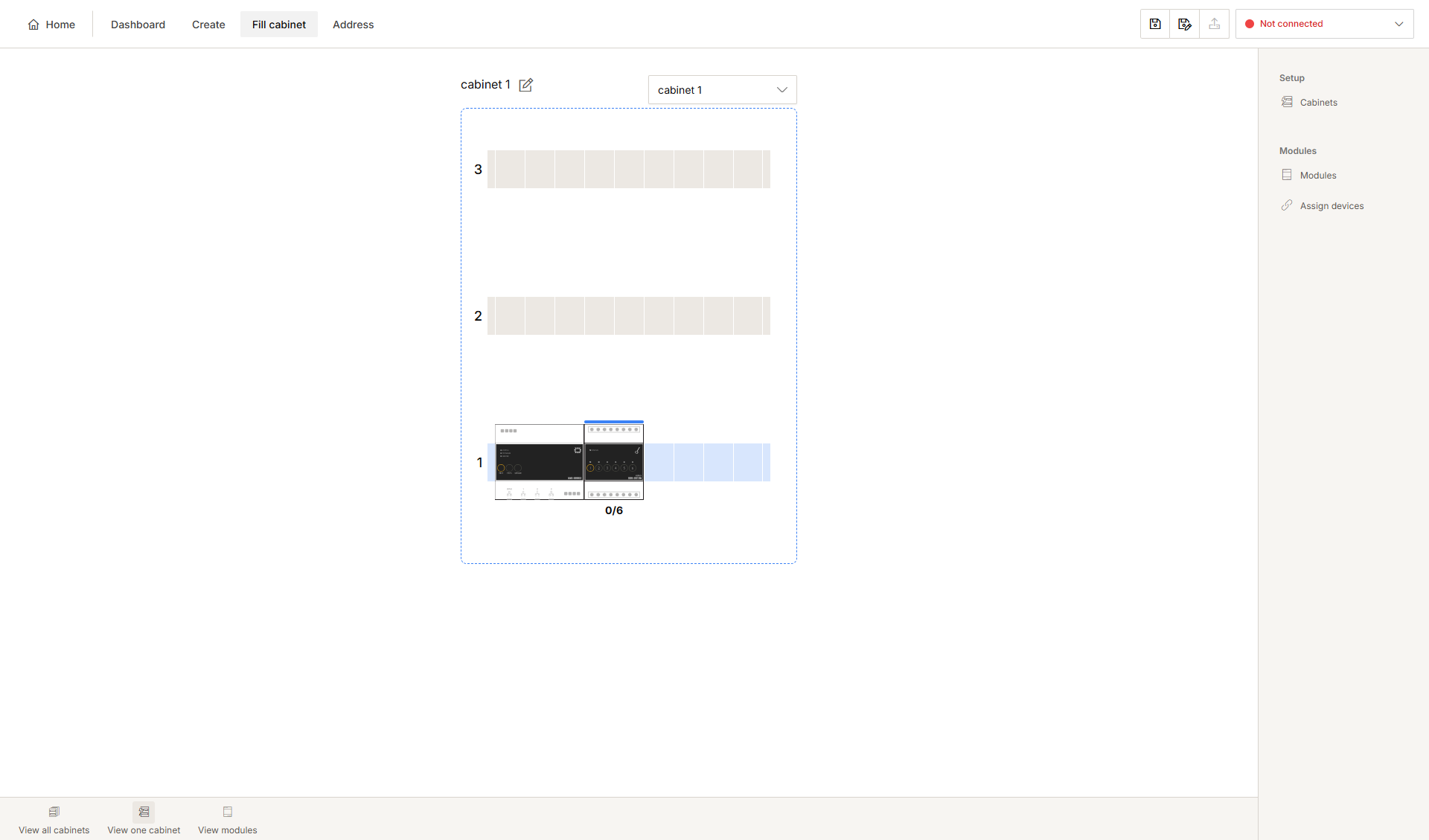

1. Na lište s tlačidlami vpravo kliknite na Priradiť zariadenia.
   Výsledok:

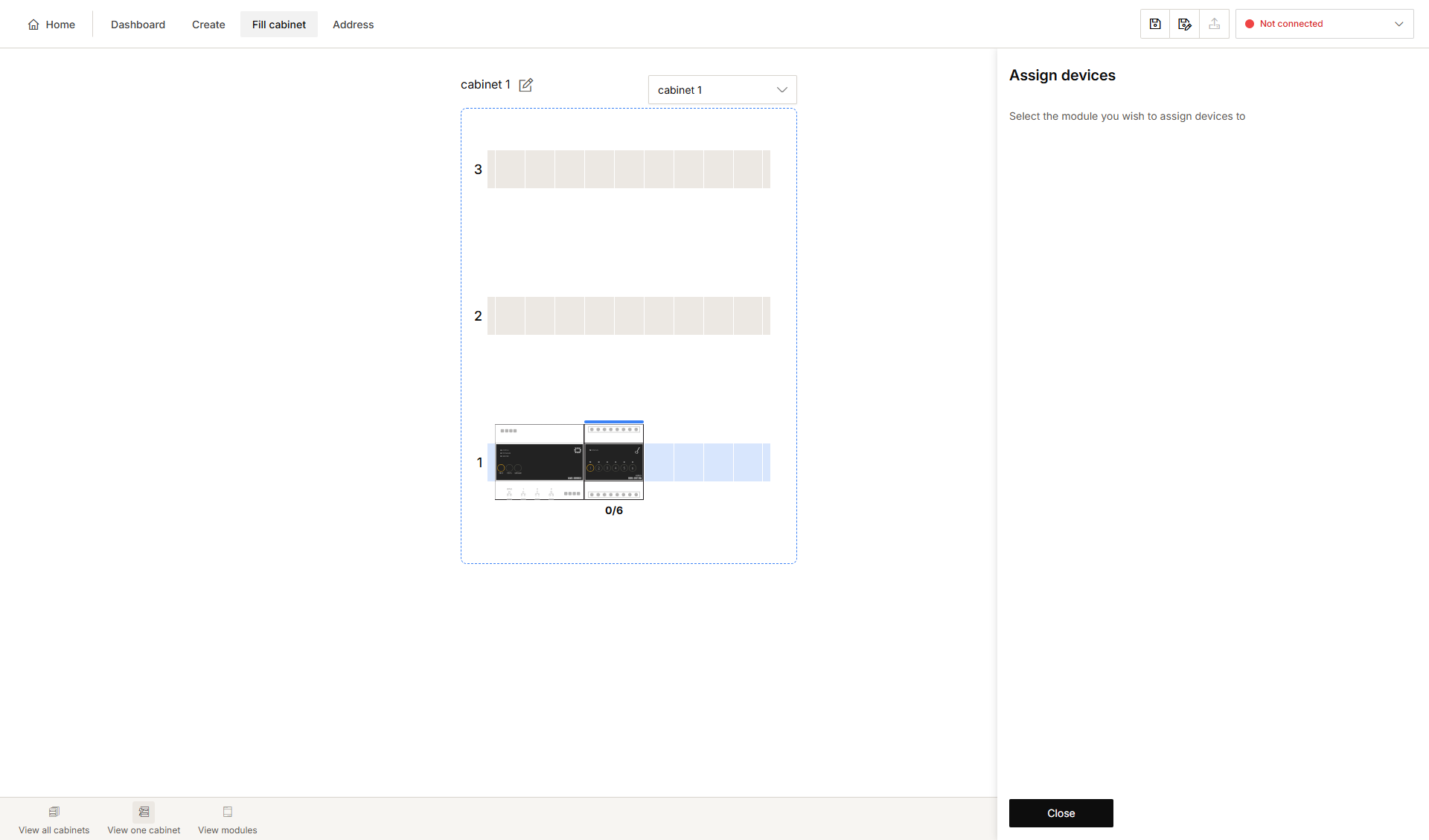

   Zobrazí sa okno Priradiť zariadenia.



2. Kliknite na modul, ku ktorému chcete priradiť zariadenia.
   Výsledok:

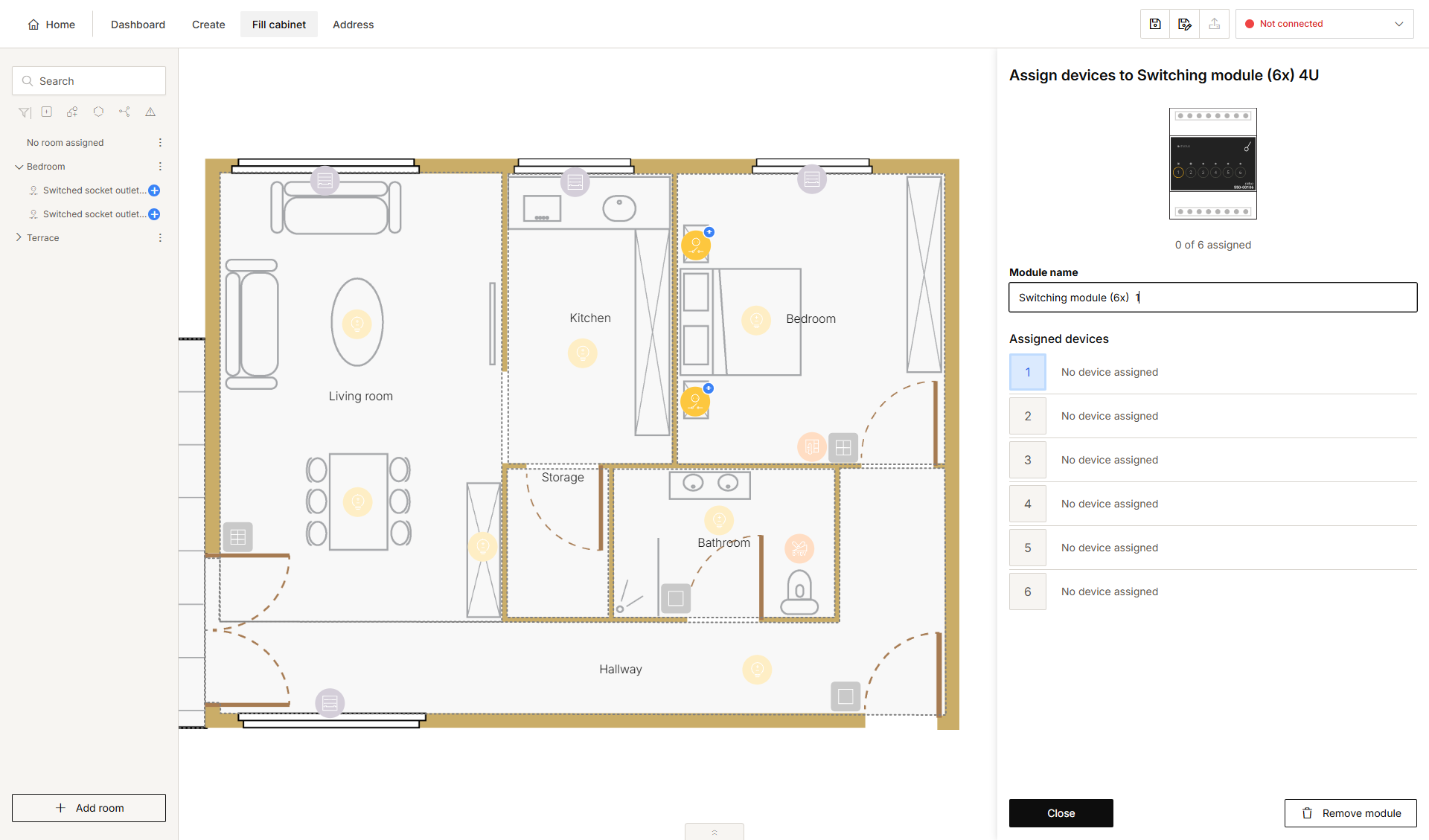

   Zobrazí sa okno Priradiť zariadenia k (názov modulu) aj s prehľadom priradených zariadení.



3. Kliknite na znamienko plus príslušného zariadenia, aby ste ho priradili k modulu.
   Výsledok:

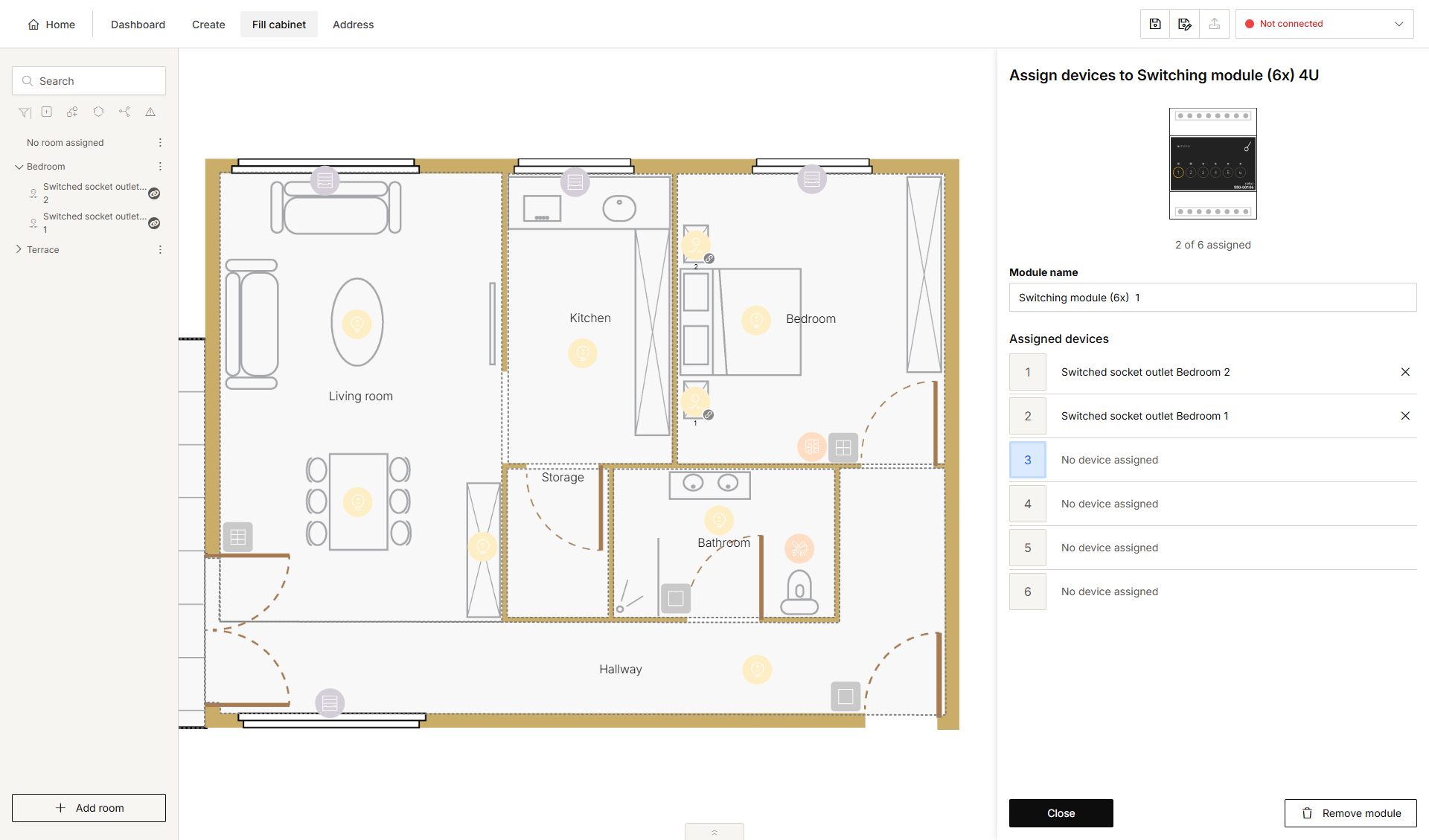

   V oblasti nákresu je zariadenie označené ako priradené aj s číslom jeho pozície v module.

   Zariadenia budú priradené v takom poradí, v akom na ne kliknite. Môžete tiež najprv kliknúť na číslo v okne a k tejto pozícii priradiť zariadenie. Stačí kliknúť na znamienko plus pri príslušnom zariadení.



4. Kliknite na Zavrieť, ak sa chcete vrátiť do okna Rozvádzač.
