Vytvorenie energetického merania s bezdrôtovým meračom spotreby

Východiskový bod

• Vaša inštalácia musí obsahovať jeden z nasledujúcich prvkov:

  • moduly connected controller a wireless bridge

  • bezdrôtový smart hub

• Importovali ste pôdorys (voliteľné).

• Nakreslili ste potrebné miestnosti.

• Nachádzate sa v okne Vytvoriť.

Postup

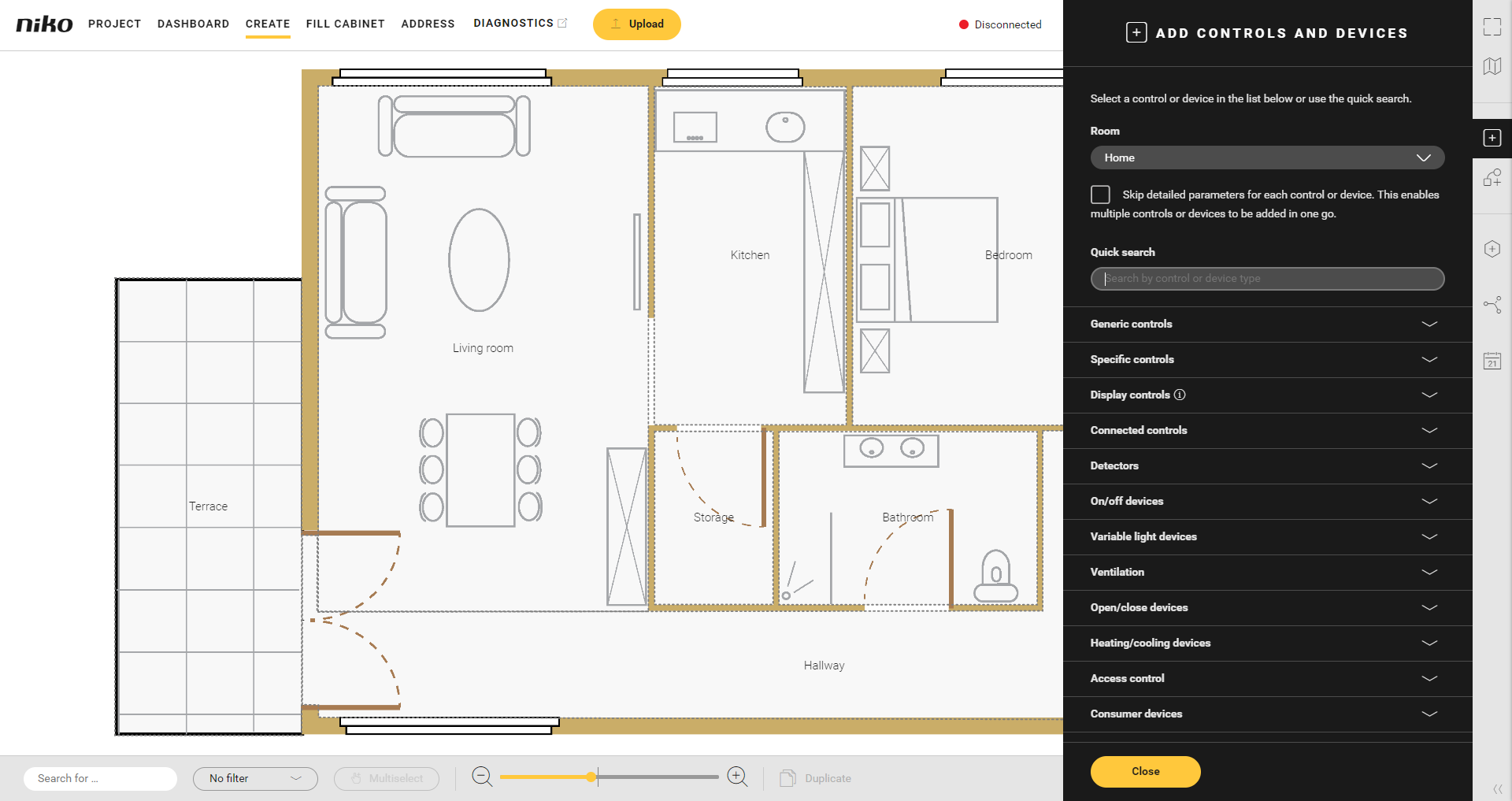

1. Na pravej lište s tlačidlami kliknite na tlačidlo Pridať ovládače a zariadenia.
   Výsledok: Zobrazí sa okno Pridať ovládače a zariadenia aj s kategóriami, do ktorých sú ovládače a zariadenia rozdelené.



2. Teraz si môžete vybrať:

   • Ak zaškrtnete pole Preskočiť podrobné parametre pre každý ovládač alebo zariadenie, môžete rýchlo pridať viaceré ovládače alebo zariadenia. Stačí na ne kliknúť. V takom prípade musíte názov a parametre každého spotrebiča pridať neskôr.

   • Ak odškrtnete pole Preskočiť podrobné parametre pre každý ovládač alebo zariadenie, môžete okamžite nastaviť názov a parametre pre príslušný ovládač alebo zariadenie.

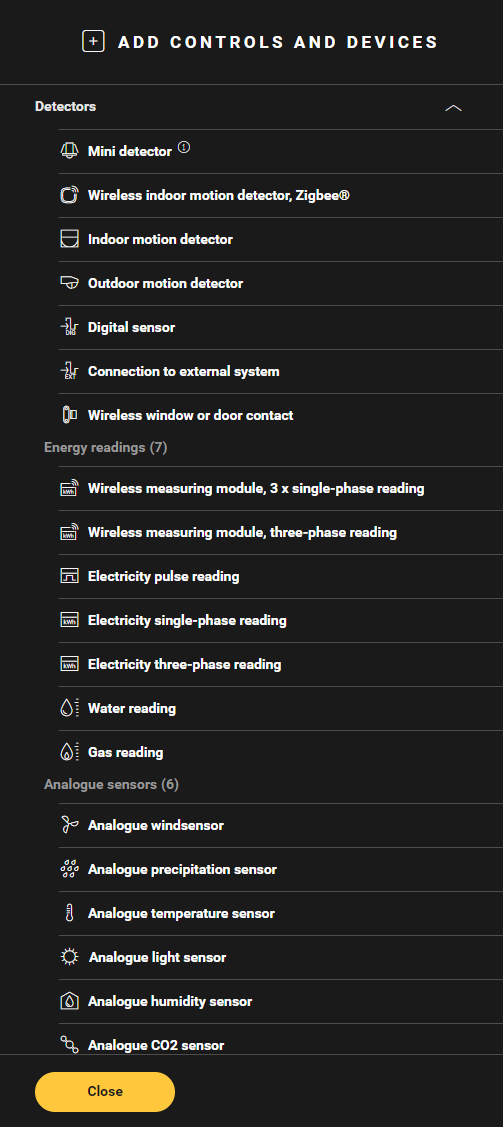

3. Kliknite na šípku vedľa kategórie Detektory.



4. V hornej časti okna vyberte požadovanú miestnosť alebo kliknite do miestnosti, do ktorej chcete umiestniť bezdrôtový merač spotreby.

5. V časti Energetické merania vyberte požadovaný typ bezdrôtového merača spotreby.
   Výsledok: Požadovaný ovládač sa umiestni do vybranej miestnosti.



6. Ak chcete, môžete upraviť názov ovládača.

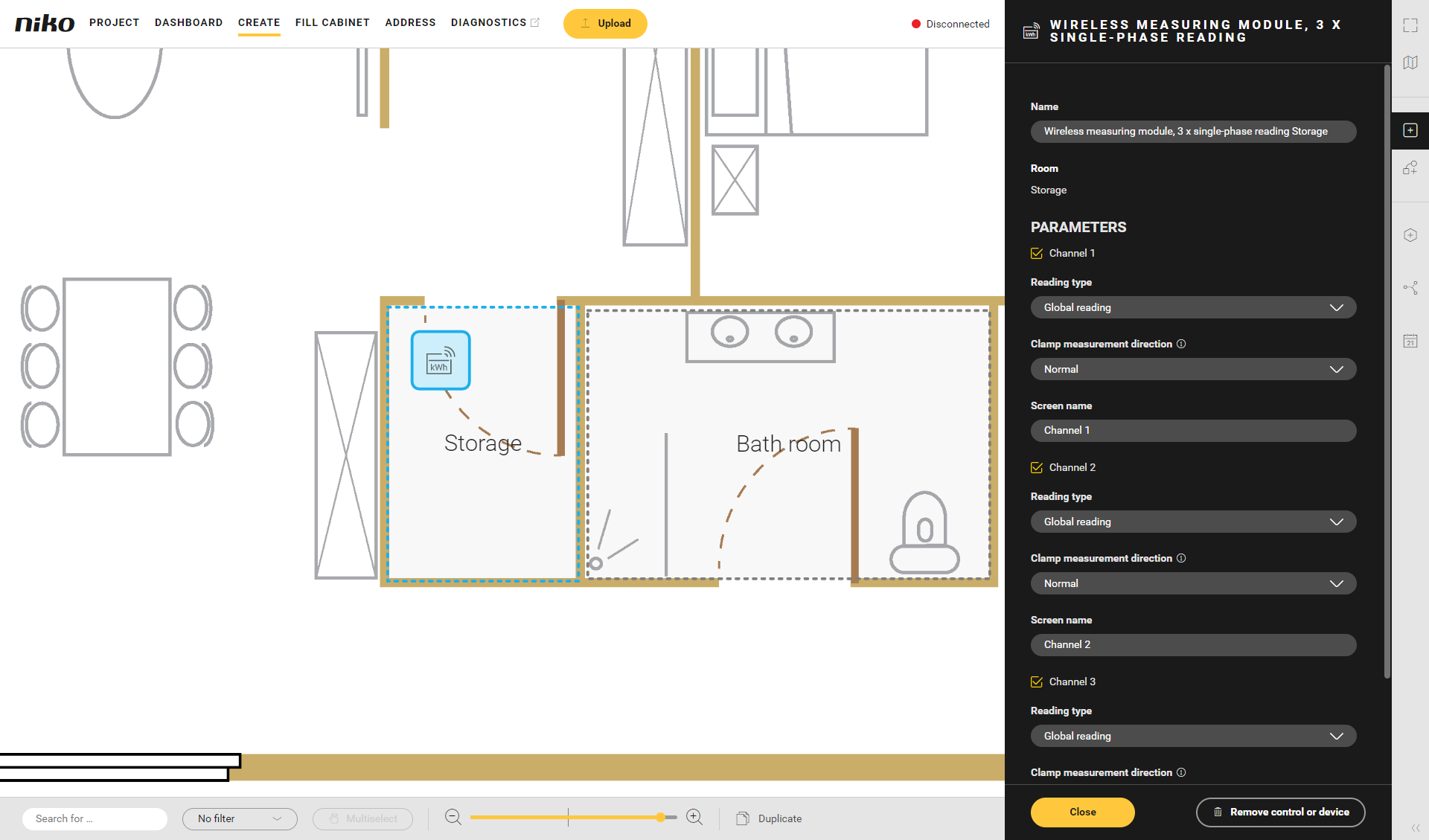

7. Nastavte parametre.

   1. Pre parameter Typ čítania môžete vyberať z nasledujúcich nastavení:

      1. globálne meranie: meranie spotreby zo siete

      2. čiastkové meranie spotreby: meranie spotreby konkrétneho zariadenia napr. tepelného čerpadla

      3. invertor (produkcia energie, batéria): meranie hybridného invertora. Hybridný invertor premieňa elektrinu vyrobenú zo solárnej energie na energiu využiteľnú vo vašej domácnosti (produkcia energie). Takisto slúži na riadenie uskladnenia energie v batériách a dokáže komunikovať s elektrickou sieťou (batéria).

   2. Pre parameter Smer merania svorky môžete vyberať z nasledujúcich nastavení:

      1. Normálny (predvolený)

      2. Invertovaný: Nastavte parameter ako invertovaný, ak sa na karte Energie v ponuke Diagnostika zobrazuje záporná hodnota a nemôžete fyzicky otočiť svorky do opačného smeru.

   3. Platí iba pre bezdrôtový merač spotreby, 3x jednofázové meranie:

      1. Zadajte Názov obrazovky. Ten sa použije ako názov merania v aplikácii Niko Home, na dotykovej obrazovke, na jednotke Digital black a na karte Energie v ponuke Diagnostika.

      2. Odškrtnite polia nepoužívaných kanálov. Tieto sa potom nezobrazia v aplikácii Niko Home, na obrazovke, na jednotke Digital black a na karte Energie v ponuke Diagnostika.

8. Pretiahnite ovládač na správne miesto v pôdoryse.

9. Kliknite na tlačidlo Zatvoriť, ak sa chcete vrátiť do okna Pridať ovládače a zariadenia.

10. Kliknite na tlačidlo Zatvoriť, ak sa chcete vrátiť do okna Vytvoriť.
