Assigner un appareil à un module

Vous établissez un lien entre les appareils dans la zone de dessin (p. ex. circuit d'éclairage commuté, volet roulant, capteur numérique, etc.) et l'entrée ou la sortie correspondante d'un module. L'ordre dans lequel vous assignez des appareils à un module dépend de la manière dont le câblage a été réalisé.

Point de départ

• Vous avez créé au moins 1 appareil.

• Vous avez ajouté au moins 1 module au coffret.

• Vous êtes dans la fenêtre d'aperçu Remplir le coffret.






Procédure

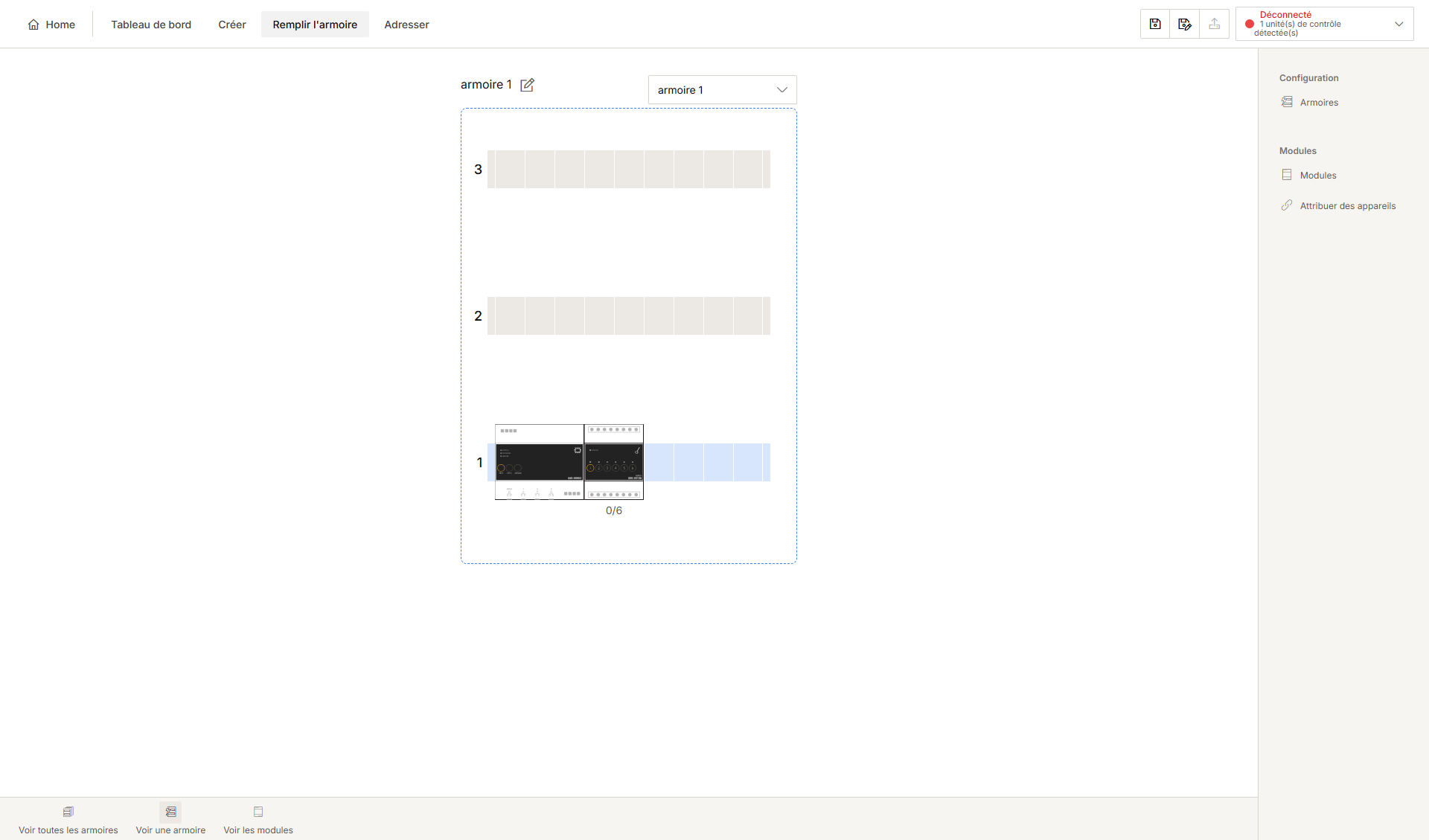

1. Dans la barre de boutons de droite, cliquez sur Assigner des appareils.
   Résultat :

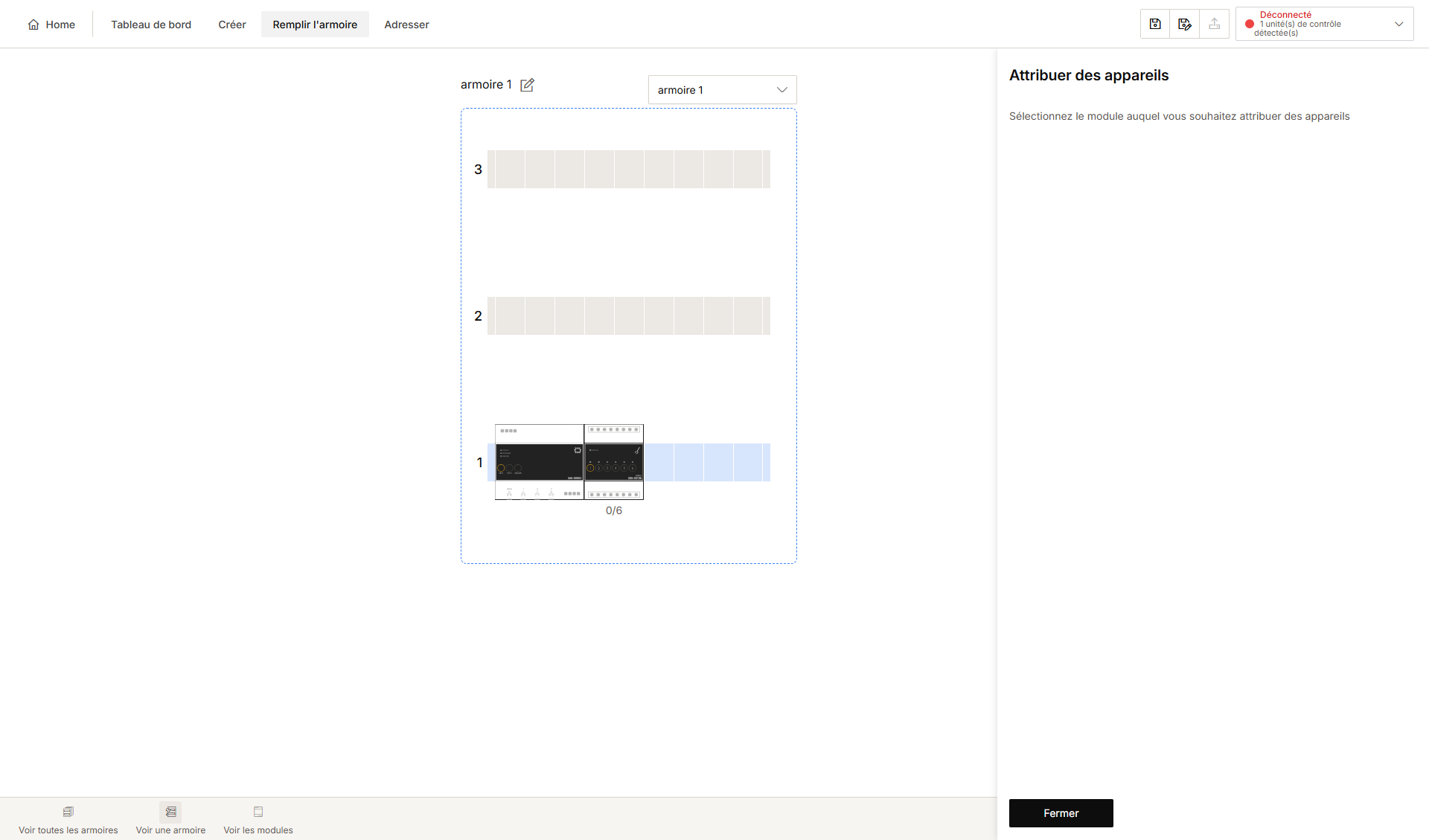

   Le volet Assigner des appareils apparaît.



2. Cliquez sur le module auquel vous souhaitez assigner des appareils.
   Résultat :

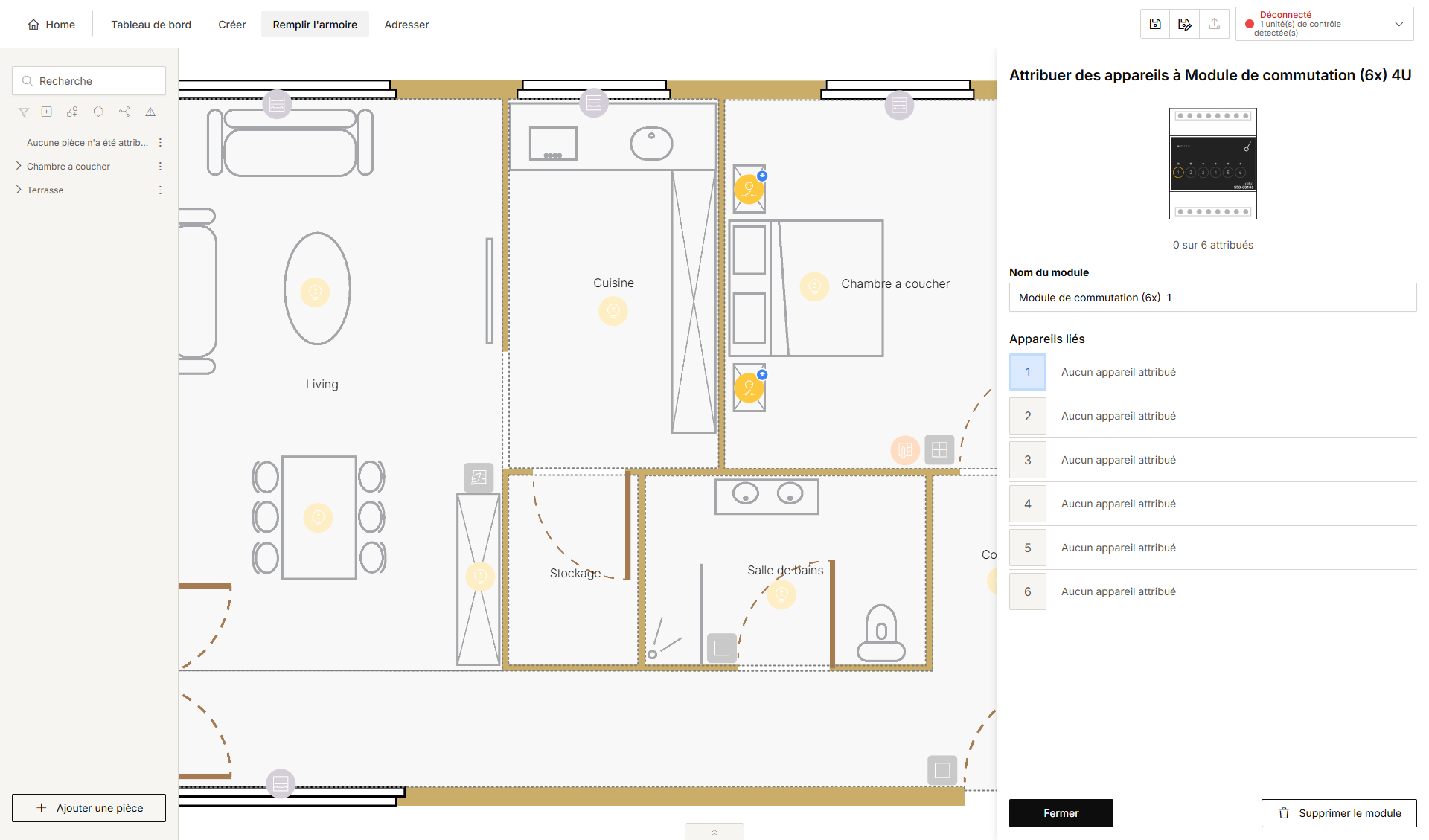

   Le volet Assigner des appareils (nom du module) apparaît et montre un aperçu des appareils assignés.



3. Cliquez sur le signe plus de l'appareil concerné pour l'ajouter au module.
   Résultat :

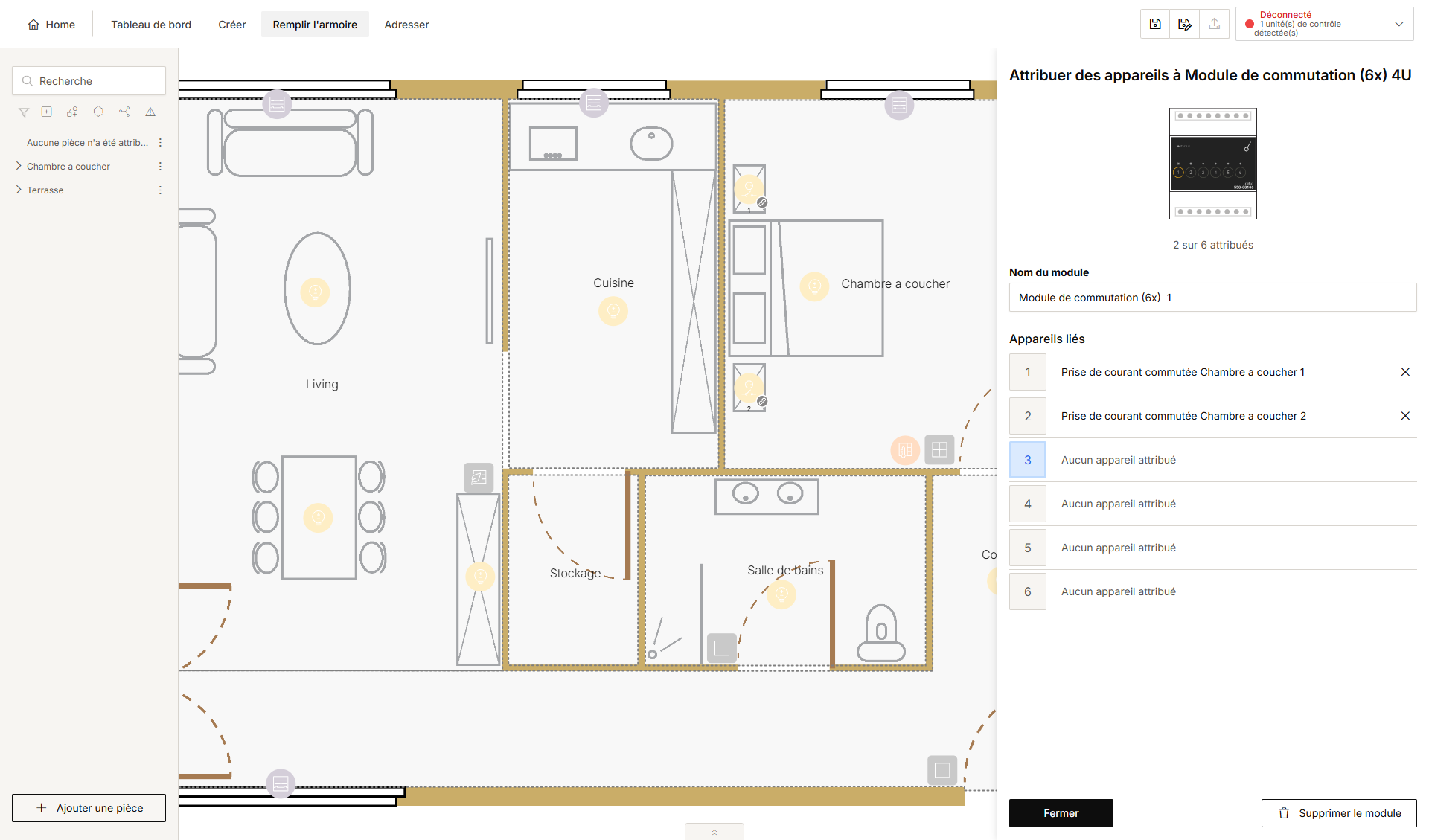

   Dans la zone de dessin, l'appareil est marqué comme assigné et le numéro de sa position dans le module est montré.

   Les appareils sont assignés dans l'ordre dans lequel vous cliquez dessus. Vous pouvez également cliquer d'abord sur un numéro dans le volet et assigner un appareil à cette position en cliquant sur le signe plus de cet appareil.



4. Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Coffret.
