Point de départ
-
Vous avez une installation avec une unité de contrôle connectée.
-
Vous êtes dans l'aperçu de la Communication de bus.

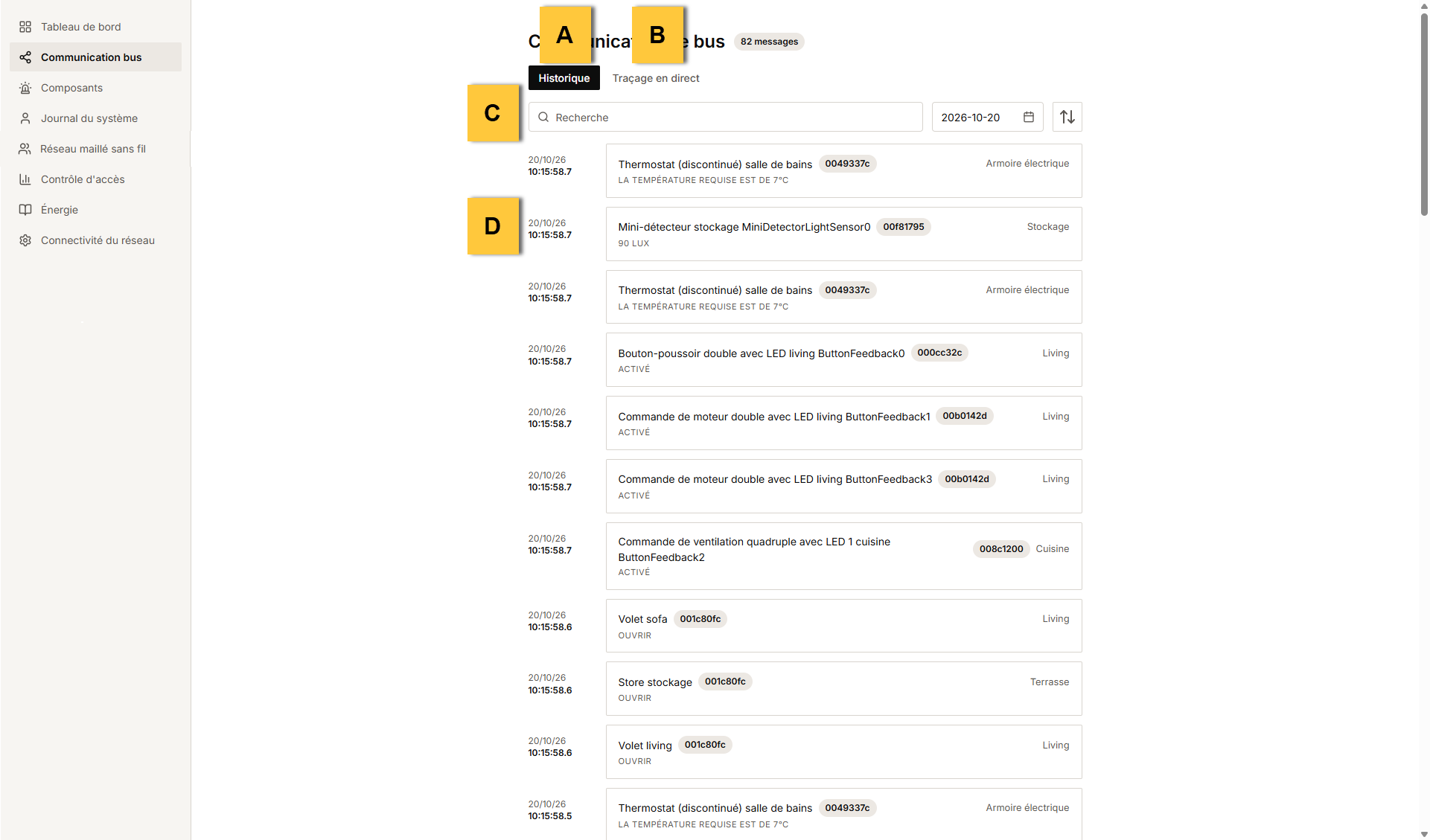

Description de l'aperçu de la Communication de bus
L'aperçu de la Communication de bus fournit un aperçu du statut de la communication de bus sur la base des composants suivants.
|
Réf. |
Composant |
Description |
|---|---|---|
|
A |
Historique des enregistrements |
Journal de tous les messages bus |
|
B |
Surveillance en direct de nouveaux messages bus |
|
|
C |
Fonction de recherche pour rechercher des messages bus (code, nom ou date) |
|
|
D |
Les messages du traçage en direct ou de l'historique des enregistrements |
Les messages automatisés suivants ne sont pas affichés :
-
horodatages
-
mesures de la température
-
mesures de capteurs analogiques
-
mesures d'énergie
Par exemple, les mesures du vent ou des stores ne sont pas enregistrées.
Lorsqu'une mesure lance une action de base ou une routine (p. ex. le vent se lève, de sorte que les stores sont relevés), cette action de base ou routine est enregistrée.
Rechercher
Quelques exemples de termes de recherche :
-
le nom d'une commande ou d'un appareil tel que saisi dans le logiciel de programmation
-
l'adresse d'une commande ou d'un module
-
une pièce
-
la date

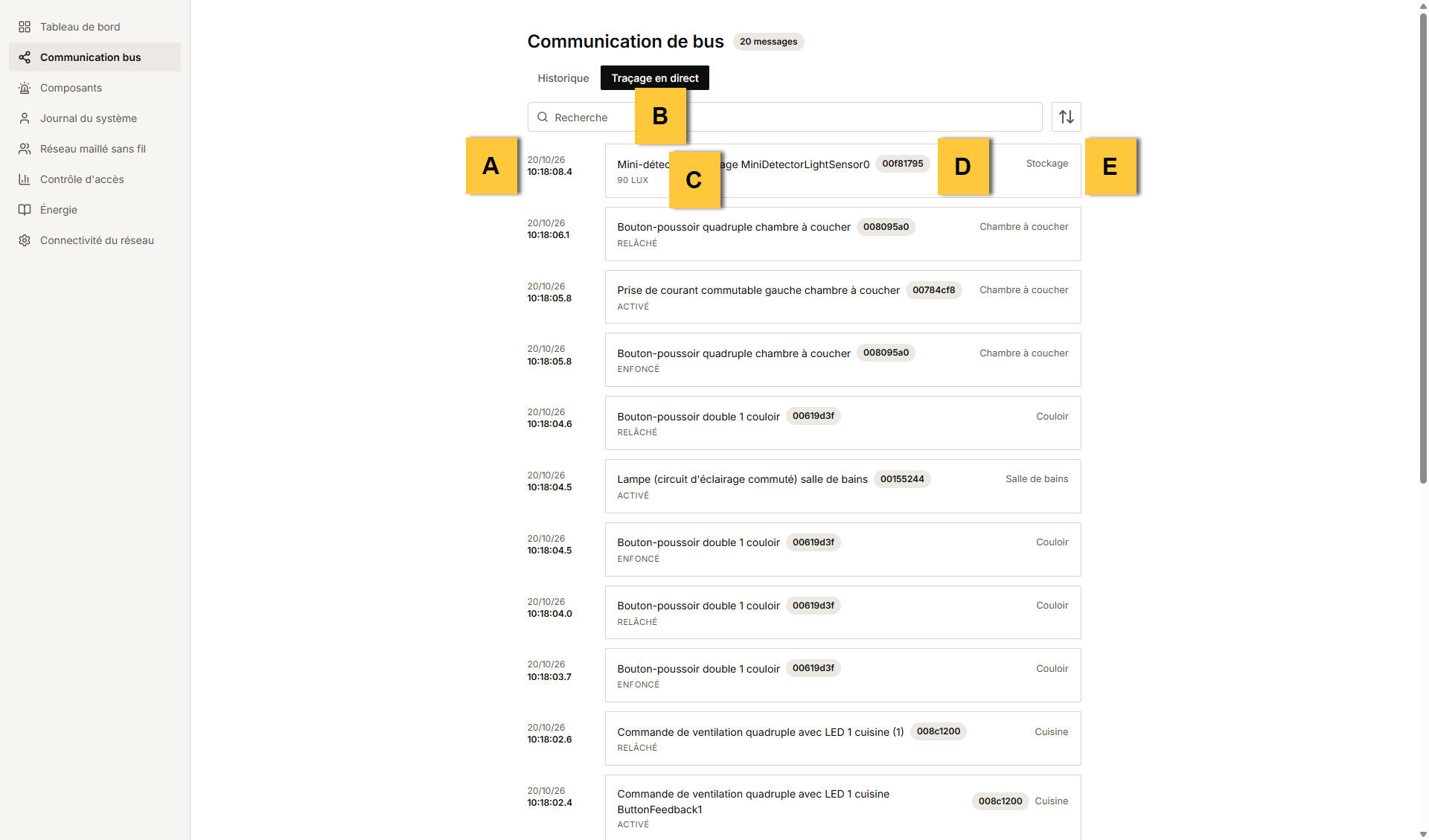

Traçage en direct
La liste de messages contient les informations suivantes.
|
Réf. |
Composant et description |
|---|---|
|
A |
Date et heure du message bus |
|
B |
Nom de la commande ou de l'appareil (tel que saisi dans le logiciel de programmation) |
|
C |
Description du message bus |
|
D |
Adresse de la commande ou du module : renvoie à la commande ou au module |
|
E |
Pièce où se trouve la commande ou l'appareil (tel que saisi dans le logiciel de programmation) |
