Point de départ
-
Vous avez une installation avec une unité de contrôle connectée.
-
Vous êtes dans l'aperçu Composants.

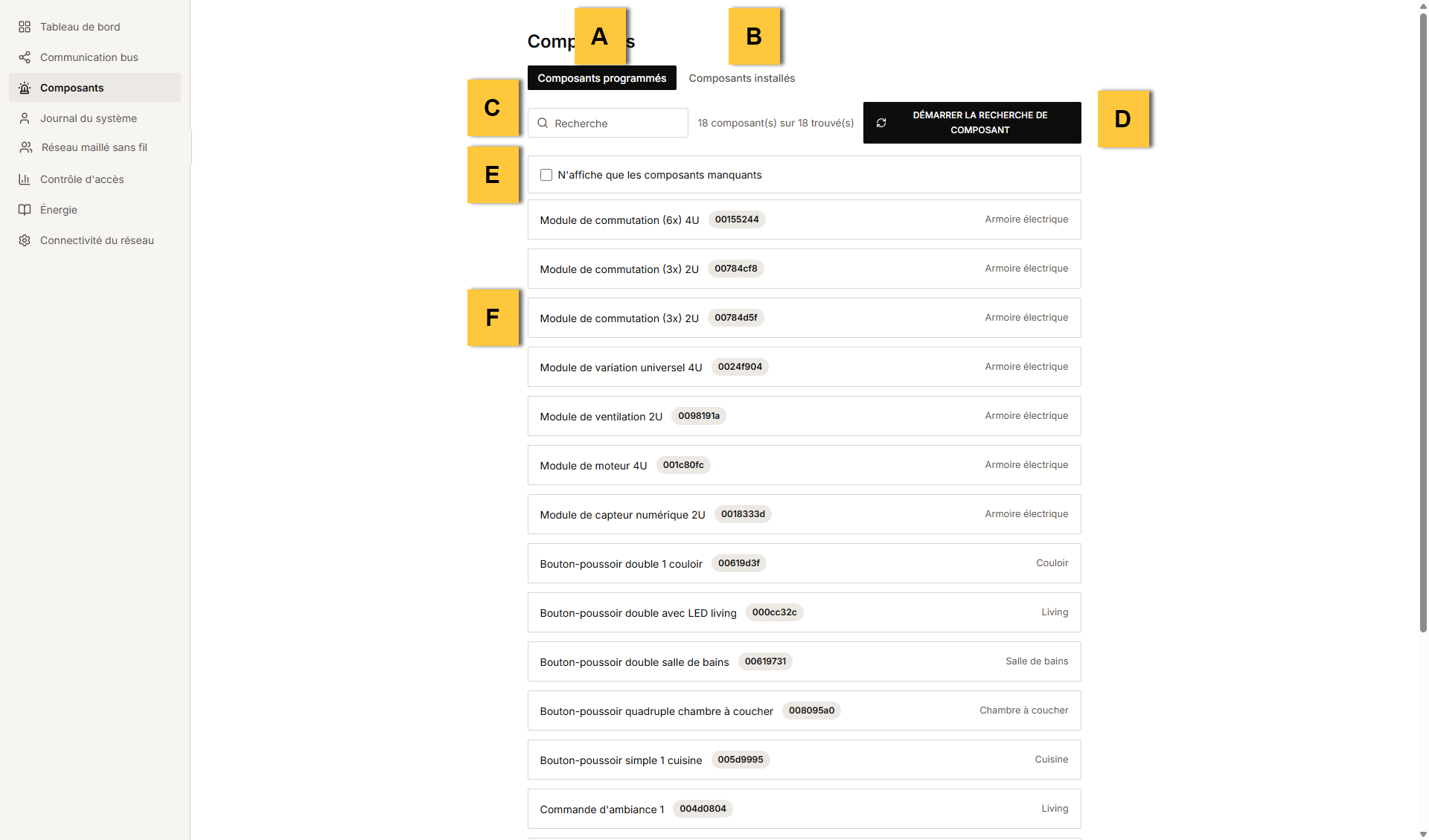

Description de l'aperçu Composants
L'aperçuComposants montre le statut des composants programmés et/ou installés. Il s'agit des composants physiques du système, soit les commandes et les modules.
L'aperçu contient les composants suivants.
|
Réf. |
Composant |
|---|---|
|
A |
Composants programmés |
|
B |
Composants installés |
|
C |
|
|
D |
Démarrer la recherche de composants |
|
E |
Affiche uniquement les composants qui n'ont pas été trouvés |
|
F |
Recherche de composants
Pour voir les composants de l'installation et vérifier leur statut :
-
Cliquez sur l'onglet souhaité : Composants programmés ou Composants installés.
-
En haut à droite de la liste, cliquez sur Rechercher.
Résultat : La liste est systématiquement élargie et vous pouvez voir un symbole d'attente au lieu du bouton de démarrage.Vérifiez l'option Afficher uniquement les composants qui n'ont pas été trouvés
pour voir uniquement les composants avec un statut rouge.
Quelques exemples de termes de recherche :
-
le nom d'une commande ou d'un appareil tel que saisi dans le logiciel de programmation
-
l'adresse d'une commande ou d'un module
-
une pièce

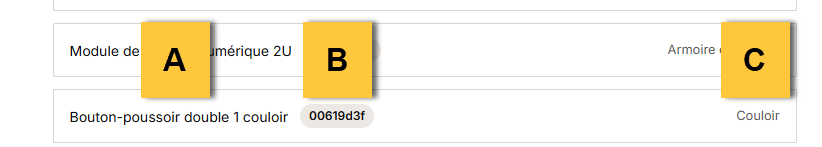

Liste de composants
La liste de composants contient les informations suivantes pour chaque composant.
|
Réf. |
Composant et description |
|---|---|
|
A |
Nom de la commande ou de l'appareil tel que saisi dans le logiciel de programmation |
|
B |
Adresse de la commande ou du module |
|
C |
Pièce où se trouve la commande ou l'appareil (tel que saisi dans le logiciel de programmation) |
