Verwarmen/koelen per circuit

Wat is verwarmen/koelen per circuit?

Met de routine Verwarmen/koelen per circuit kun je het gedrag van het koelen/verwarmen van een enkel of gecombineerd systeem bepalen. Indien je systeem een circuitpomp bevat, dan wordt die met deze routine aangestuurd. In het systeem kun je een zoneventiel aansluiten op een thermostaat (550-13053), een drukknop met led(s) en comfortsensoren, een MOTIV Sense3 of een Digital black, 24 V.

Startpunt

• Je hebt het volgende aangemaakt:

  • een of meer thermostaten (550-13053), drukknoppen met led(s) en comfortsensoren, MOTIV Sense3 of Digital blacks, 24 V

  • een koel- of verwarmingssysteem (al dan niet gecombineerd)

  • één of meerdere zoneventielen

  • (optioneel) een circulatiepomp of een virtueel toestel

• Je bevindt je in het overzichtsvenster Creëren.



Procedure

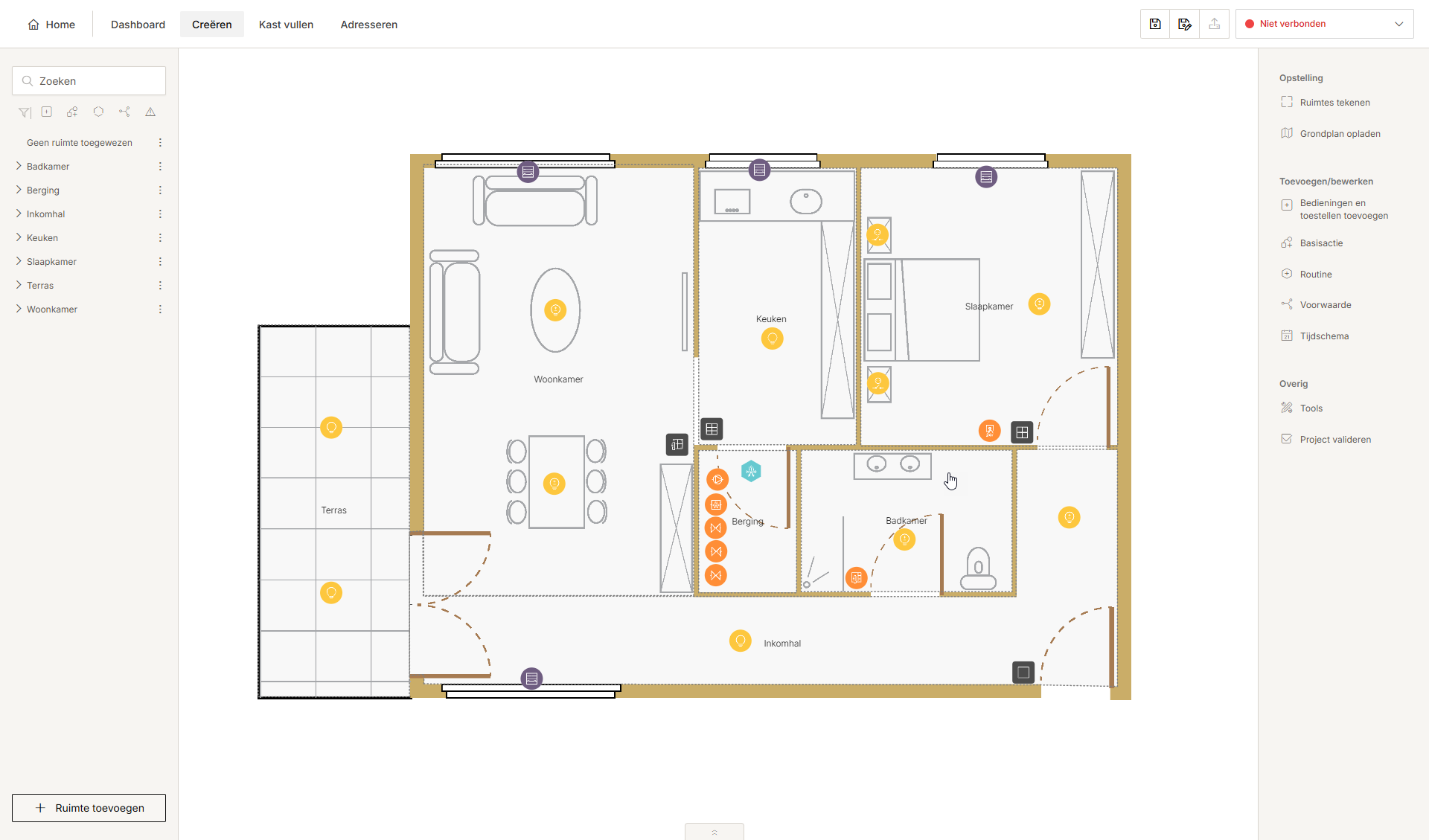

1. Klik in de rechterknoppenbalk op Routine.
   Resultaat:

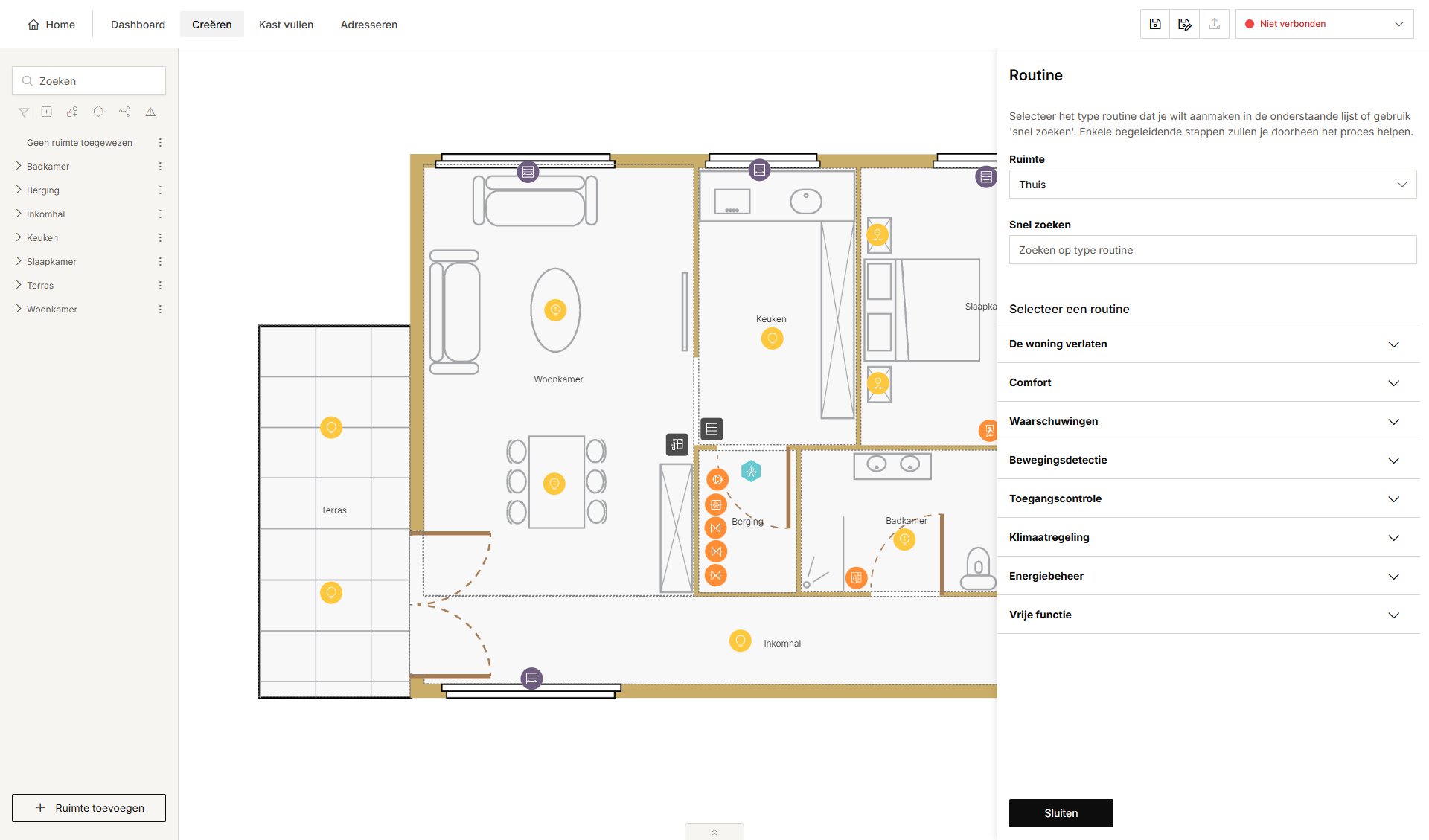

   Het deelvenster Routine verschijnt.



2. Kies de ruimte als volgt:

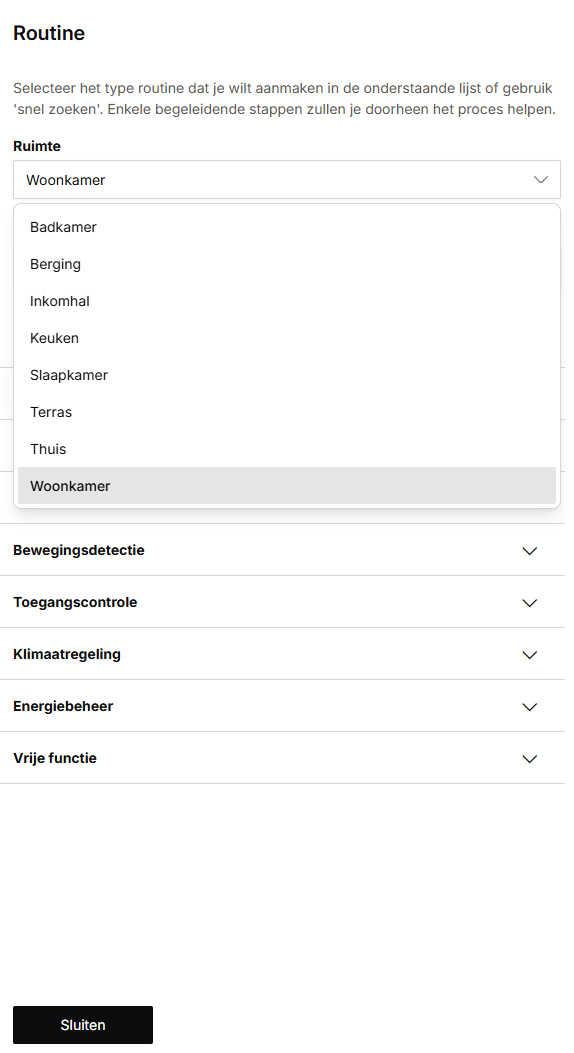

   • Kies uit de vervolgkeuzelijst Ruimte.

   • Klik op de ruimte op het tekenvlak.

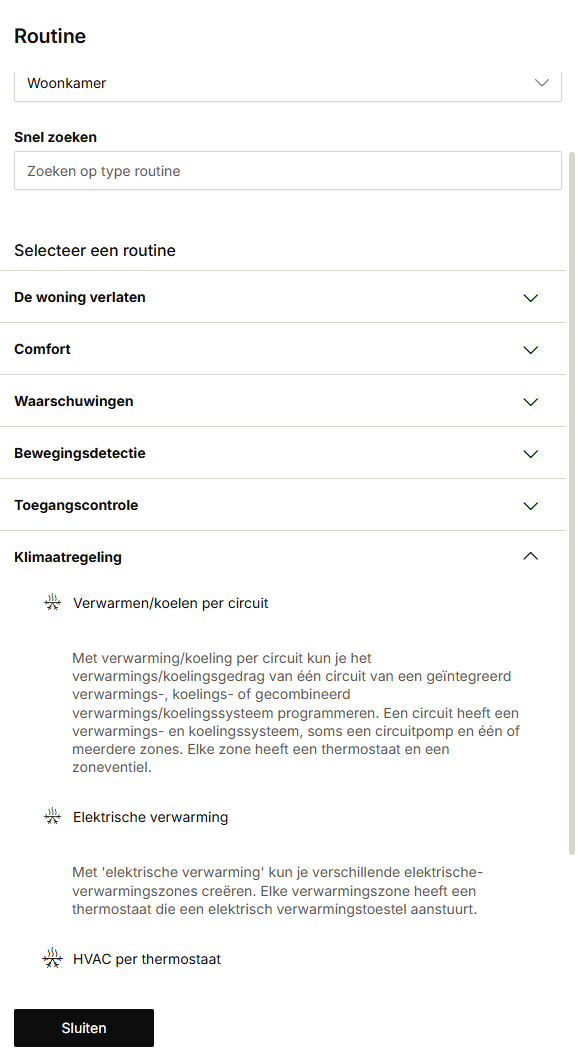

3. Klik op het pijltje naast de categorie Klimaatregeling.




4. Klik op Verwarming/koeling per circuit.

5. Geef de routine een naam.

6. Stel het gedrag als volgt in:

   Gedrag	Wat?	Hoe?

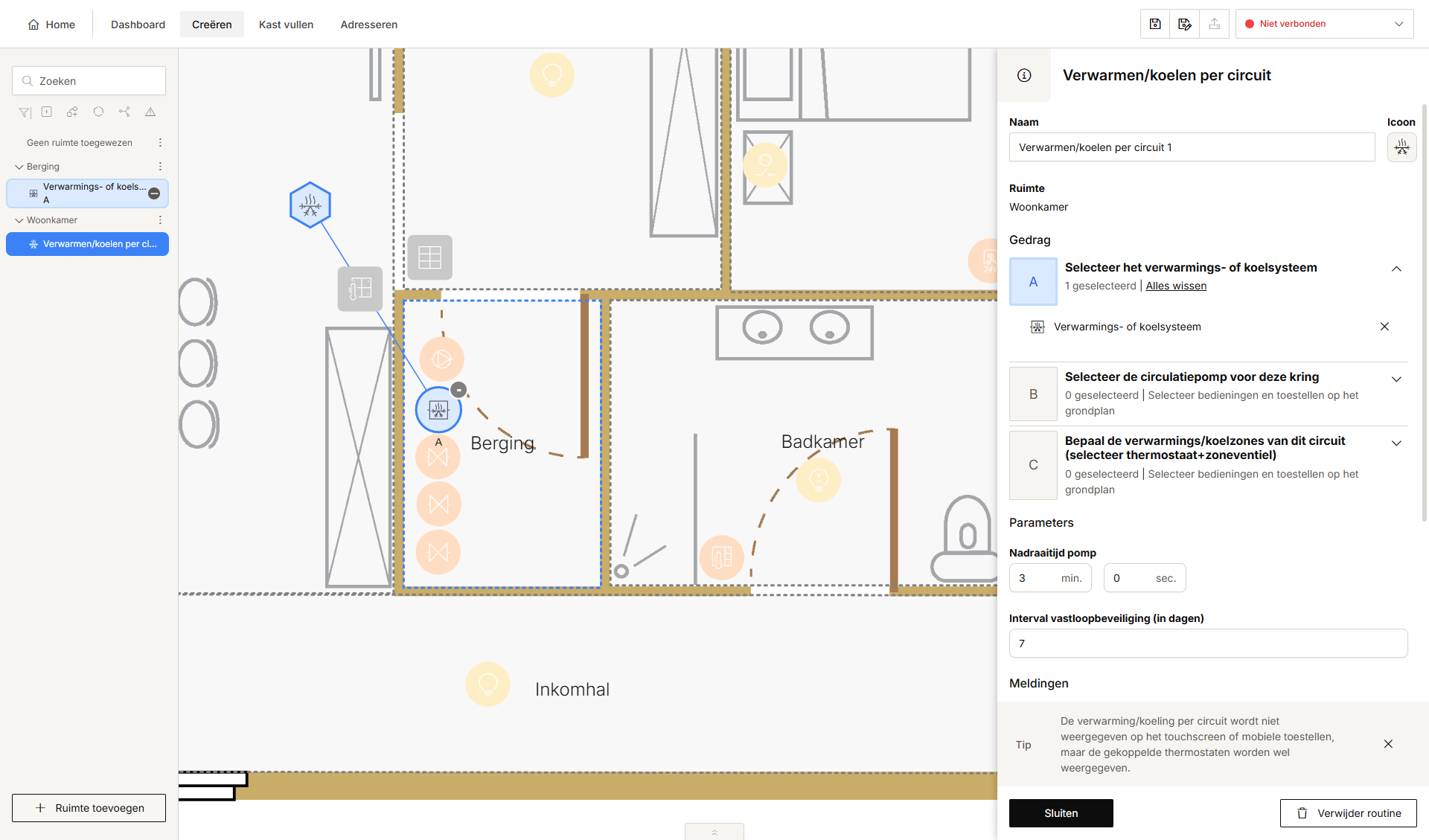

   A	Kies het verwarmings- of koelingssysteem dat de routine activeert.	Klik op het plusteken van het systeem dat je in de routine wilt opnemen. Je kunt slechts één verwarmings- of koelingssysteem selecteren. Je kiest het vrijgavecontact van de ketel of warmtepomp.

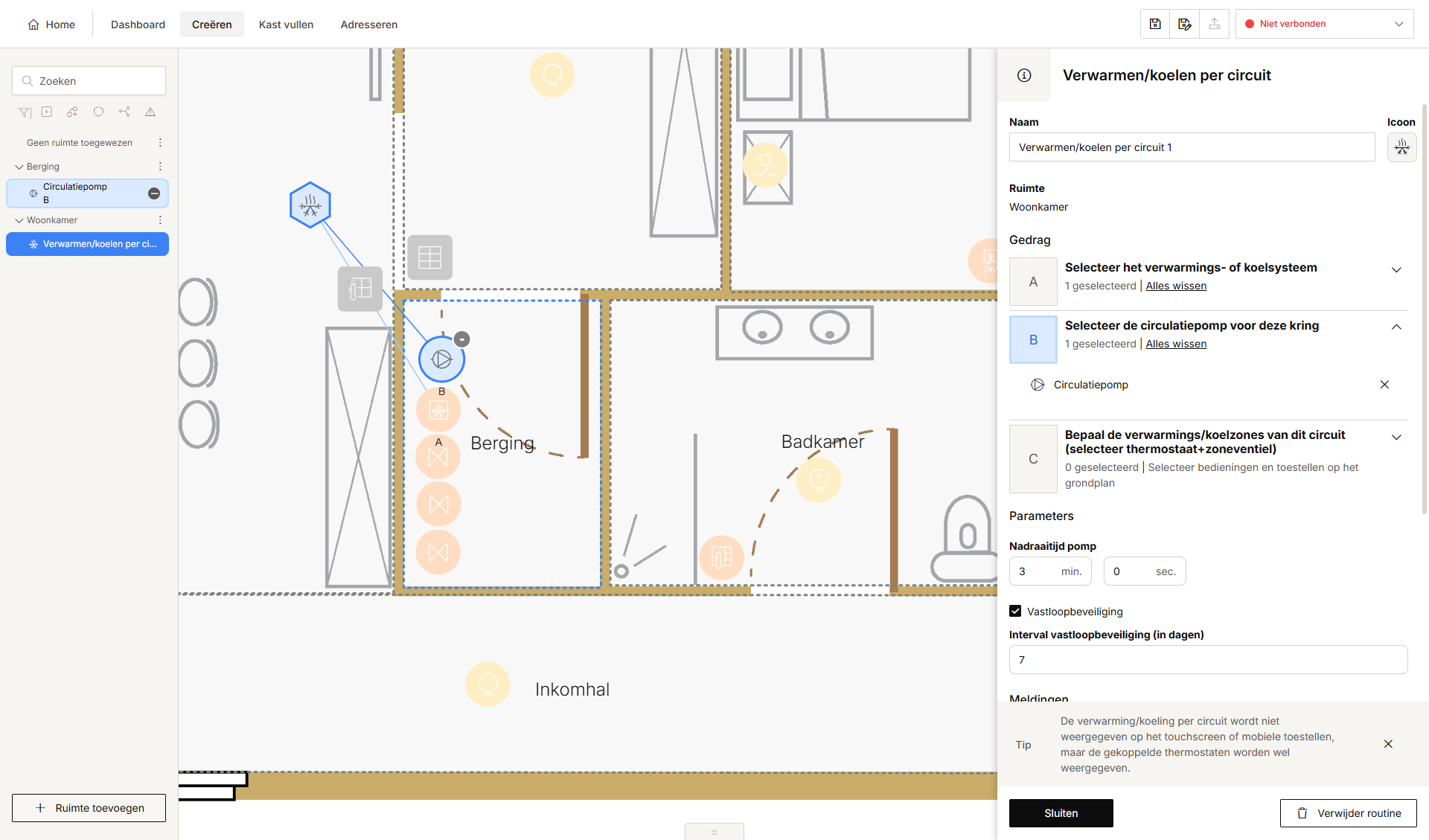

   B	(optioneel) Kies een circuitpomp of een virtueel toestel dat inschakelt als de routine start.	Klik op het plusteken van de circuitpomp.

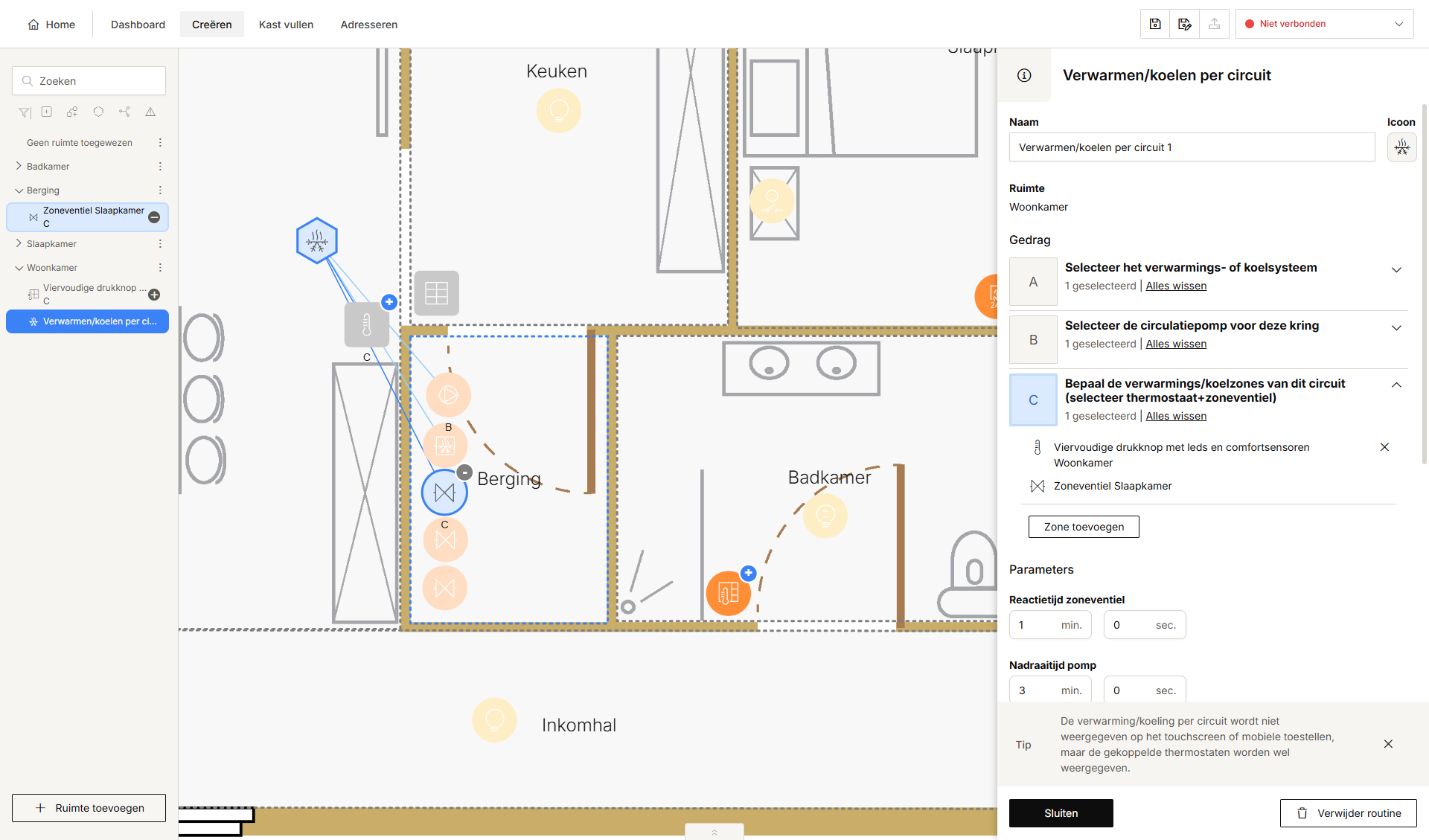

   C	Kies de zone(s) die je wilt verwarmen of koelen.	Klik op het plusteken van een thermostaat, een drukknop met led(s) en comfortsensoren, een MOTIV Sense3 of een Digital black, 24 V, en een zoneventiel om ze aan elkaar te koppelen. Je kunt meerdere zones koppelen.




   Gebruik Multiselect om meerdere toestellen tegelijk te selecteren.

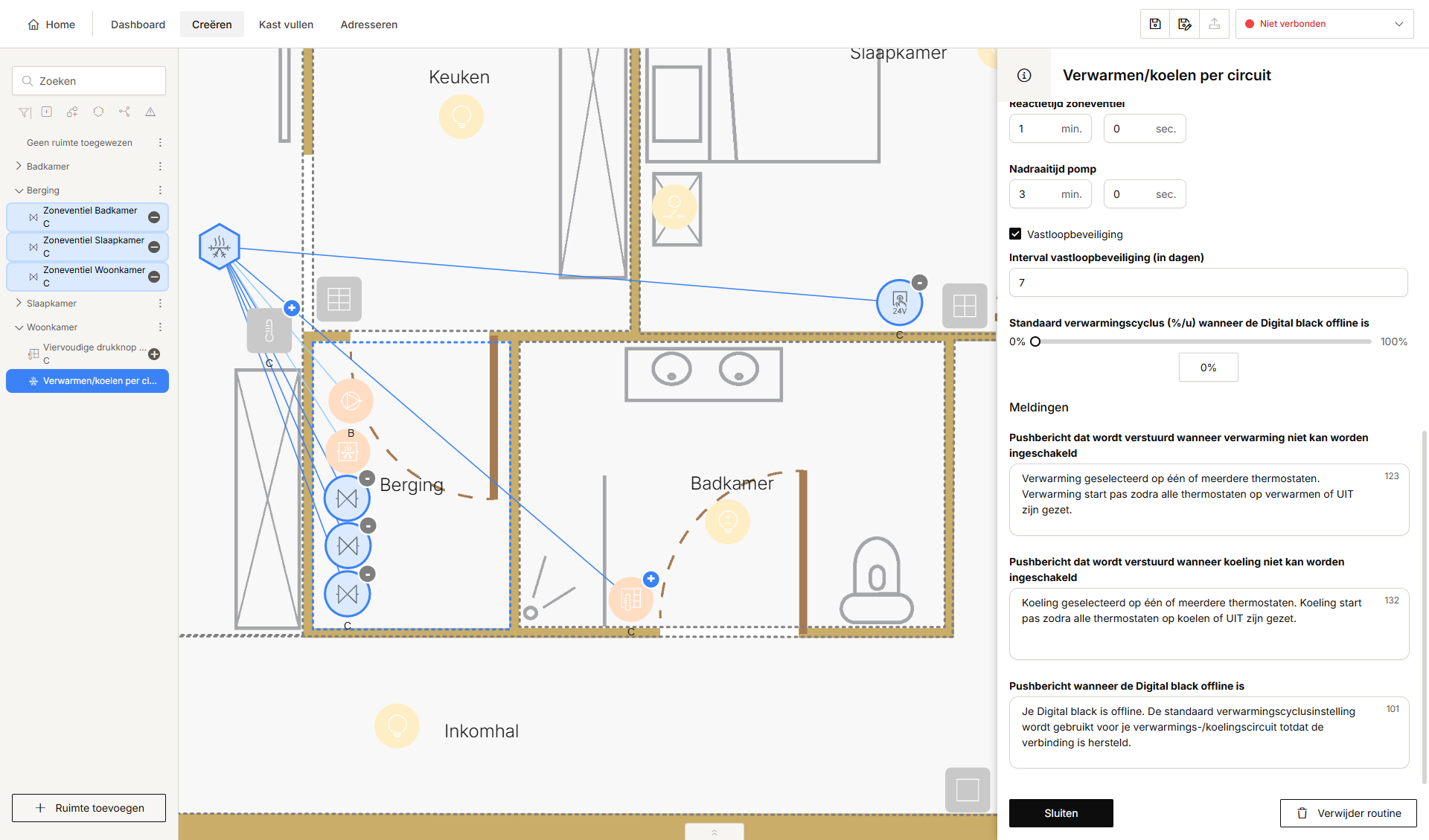

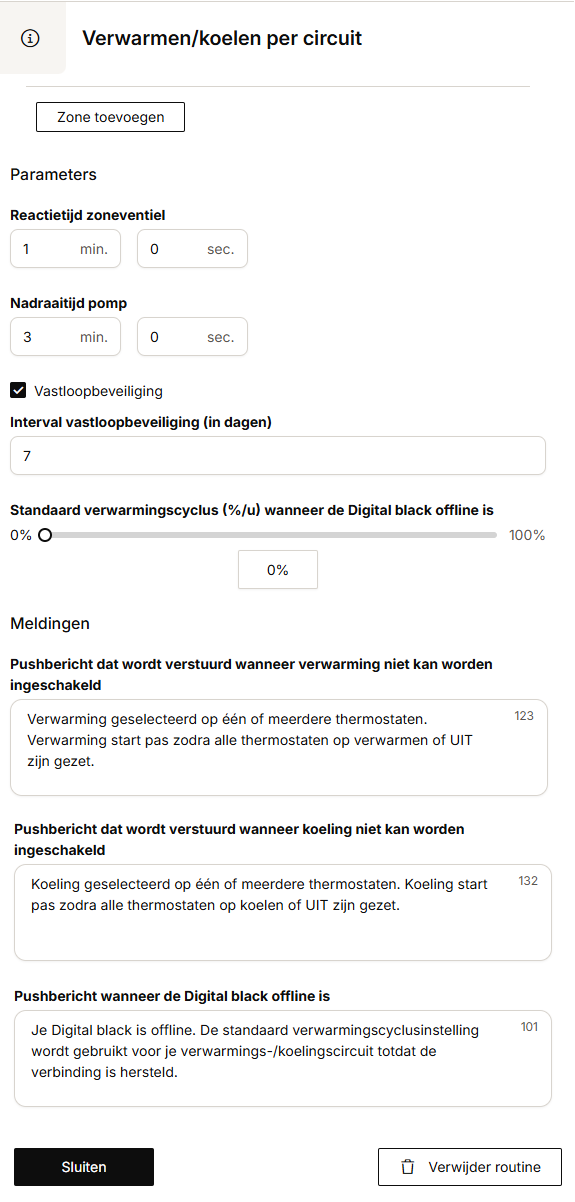

7. Bij Parameters, stel het volgende in:

   Parameter	Keuze	Beschrijving	Voorbeeld
   Reactietijd zoneventiel	0 - 15 min.	Standaard: 1 min
   Nadraaitijd pomp	0 - 15 min.	Standaard: 3 min.
   Vastloopbeveiliging voor pomp en ventielen	Aan/uit
   Interval vastloopbeveiliging	1 - 100 dagen	Standaard: 7 dagen
   (wanneer een Digital black wordt gebruikt) Vaste verwarmingscyclus (%/u) wanneer de Digital black offline is	0 - 100 %	Standaard: 0%
   Pushbericht dat wordt verstuurd wanneer de verwarming niet kan worden ingeschakeld	Tekst	Deze tekst wordt verstuurd wanneer de verwarming niet kan worden ingeschakeld.
   Pushbericht dat wordt verstuurd wanneer de koeling niet kan worden ingeschakeld	Tekst	Deze tekst wordt verstuurd wanneer de koeling niet kan worden ingeschakeld.
   (wanneer een Digital black wordt gebruikt) Pushbericht dat verstuurd wordt wanneer de Digital black offline is	Tekst	Deze tekst wordt verstuurd wanneer de verbinding tussen de installatie en de Digital black verbroken is.




8. Klik op Sluiten om terug te keren naar het deelvenster Routine.

9. Druk op Sluiten om terug te keren naar het overzichtsvenster Creëren.
