Åbning af Diagnostiksiden

Udgangspunkt

• Du har oprettet et projekt og overført det til controlleren.

• Din computer er tilsluttet controlleren.

• Du har åbnet MOTIV Building Control programmeringssoftware (enhver menu eller faneblad for Hjem).







Fremgangsmåde

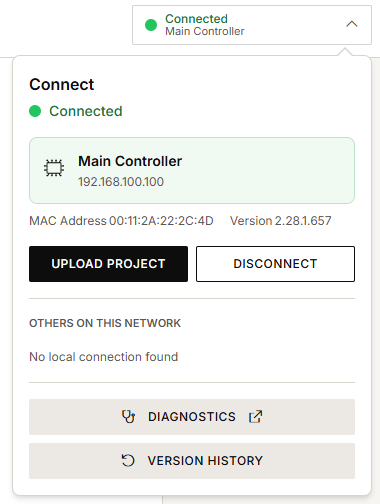

1. Klik i højre side af menuen på knappen Tilslutningscenter.




2. klik på Diagnostik.
   Resultat:

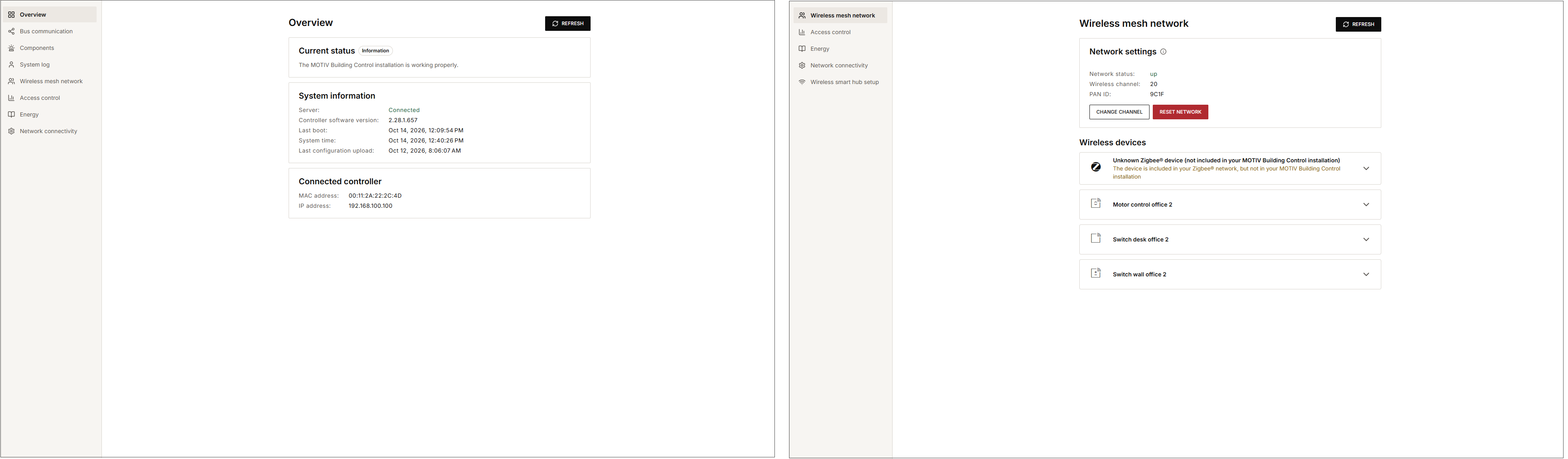

   Afhængigt af din installationstype åbner diagnostikside i Oversigt (controller) eller trådløst mesh-netværk (smart hub).

3.

   Vælg den ønskede fane.
   Du kan vælge følgende faner:

   1. I en installation med en controller:

      1. Oversigt: for at se den aktuelle status, systemoplysninger og de seneste advarsler

      2. Buskommunikation: for at se beskeder fra MOTIV Building bussen

      3. Komponenter: for at se komponenternes status

      4. Systemlog: for at se installationens status

      5. Trådløst mesh-netværk: for at se status for dit trådløst mesh-netværk og enheder skal du nulstille det trådløse mesh-netværket, identificere og fjerne enheder

      6. Adgangskontrol: for at eksportere dine adgangskontroldata

      7. Energi: for at se status for din solcelleinverter og/eller din digitale måler og eksportere dine energidata

      8. Netværksforbindelse: for at se forbindelsen mellem installationen og MOTIV-skyen.

   2. I en installation med en trådløs smart hub:

      1. Trådløst mesh-netværk: for at se status for dit trådløst mesh-netværk og enheder skal du nulstille det trådløse mesh-netværket, identificere og fjerne enheder

      2. Adgangskontrol: for at eksportere dine adgangskontroldata

      3. Energi (diagnostik): for at se status for din solcelleinverter og/eller din digitale måler

      4. Netværksforbindelse: for at se forbindelsen mellem installationen og MOTIV-skyen og indstille LED-programmeringen på smart hub.

      5. Opsætning af trådløs smart hub: for at forbinde din trådløse smart hub med et Wi-Fi-netværk
