Startpunt
-
Je hebt een installatie met een connected controller.
-
Je bevindt je in het overzicht Buscommunicatie.

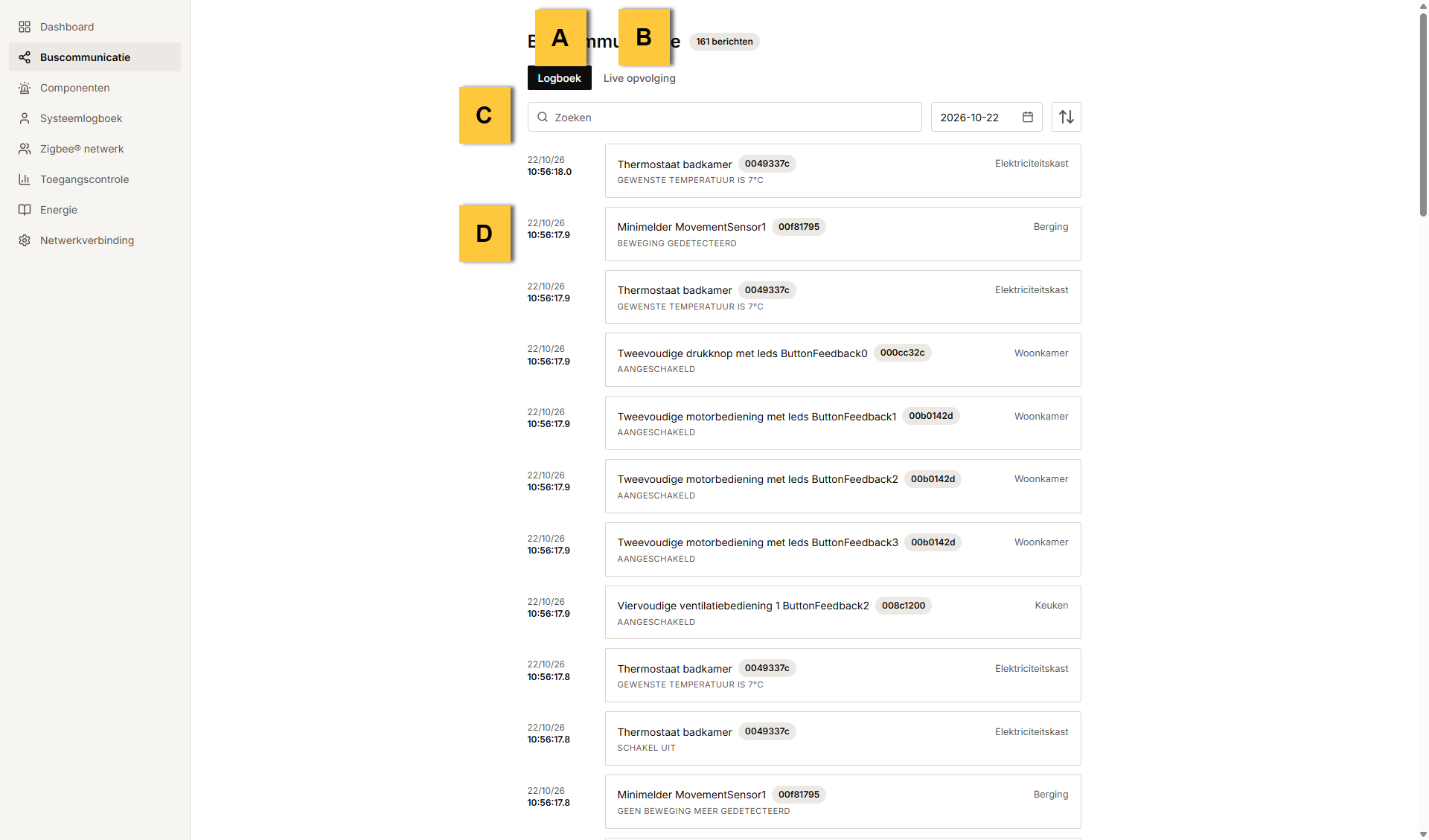

Beschrijving van het overzicht Buscommunicatie
Het overzicht Buscommunicatie geeft een statusoverzicht van de buscommunicatie aan de hand van de volgende onderdelen.
|
Ref. |
Component |
Beschrijving |
|---|---|---|
|
A |
Logboek |
Logboek van alle busberichten |
|
B |
Live opvolging van nieuwe busberichten |
|
|
C |
Zoekfunctie om busberichten terug te vinden (code, naam of datum) |
|
|
D |
De berichten uit de live opvolging of het logboek |
Onderstaande geautomatiseerde berichten worden niet weergegeven:
-
tijdstempels
-
temperatuurmetingen
-
analoge sensormetingen
-
energiemetingen
De metingen van een windmeter van een zonnescherm worden bijvoorbeeld niet gelogd.
Als een meting een basisactie of routine doet starten (bv. de wind wakkert aan waardoor het zonnescherm opgehaald wordt), dan wordt die basisactie of routine wel gelogd.
Zoeken
Enkele voorbeelden van zoektermen:
-
de naam van een bediening of een toestel zoals ingegeven in de programmeersoftware
-
het adres van een bediening of een module
-
een ruimte
-
op datum

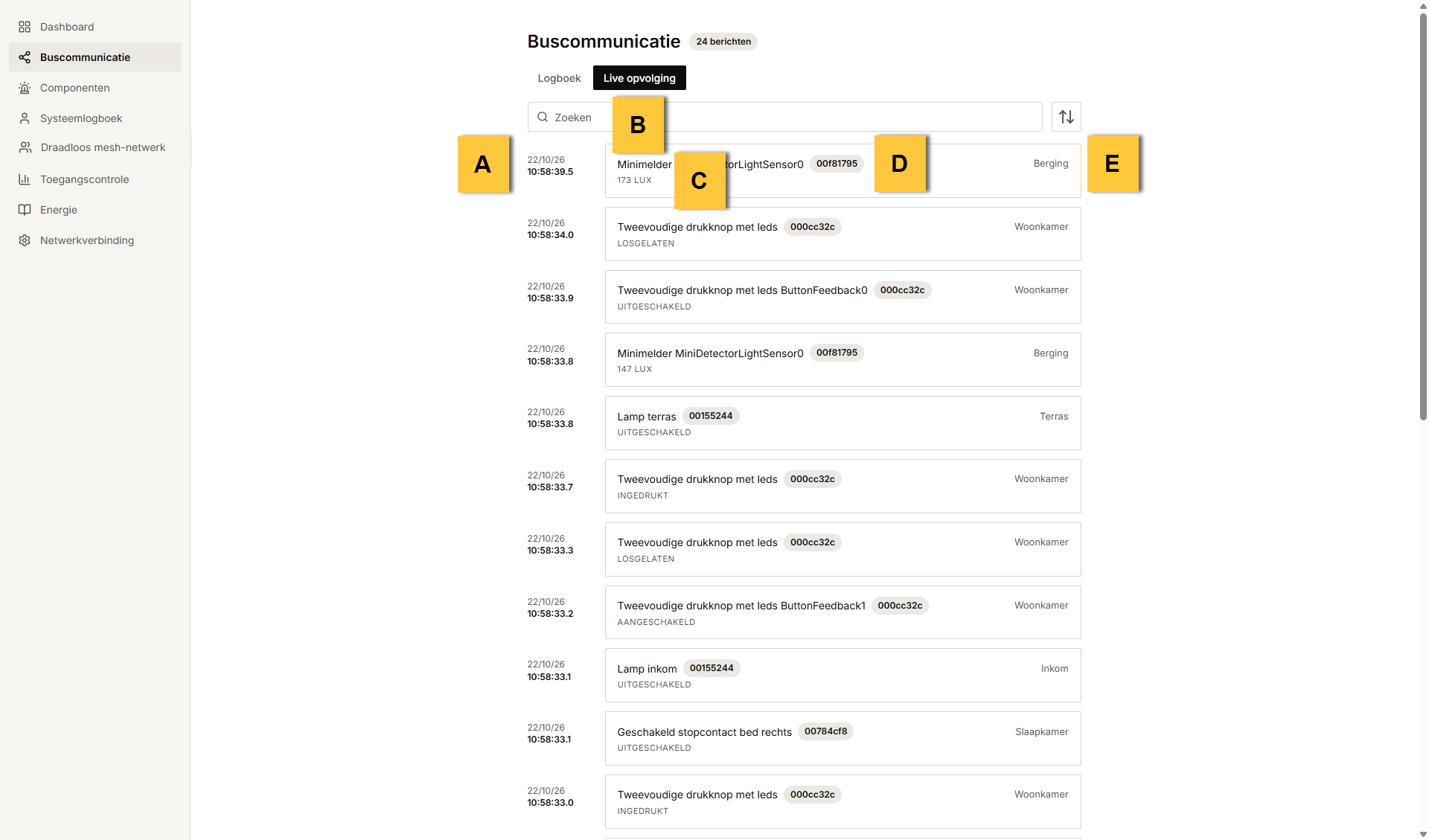

Live opvolging
De berichtenlijst bevat de volgende informatie.
|
Ref. |
Component en omschrijving |
|---|---|
|
A |
Datum en tijd van het busbericht |
|
B |
Naam van de bediening of het toestel (zoals ingegeven in de programmeersoftware) |
|
C |
Omschrijving van het busbericht |
|
D |
Adres van de bediening of de module: verwijst naar de bediening of de module |
|
E |
Ruimte waarin de bediening of het toestel zich bevindt (zoals ingegeven in de programmeersoftware) |
