Adressage des modules bus

Point de départ

• Vous avez rempli le(s) coffret(s) avec les modules bus nécessaires.

• Vous avez créé les commandes nécessaires.

• Tous les composants que vous voulez adresser sont en place et connectés à l'installation.

• Votre ordinateur est connecté à l'installation.

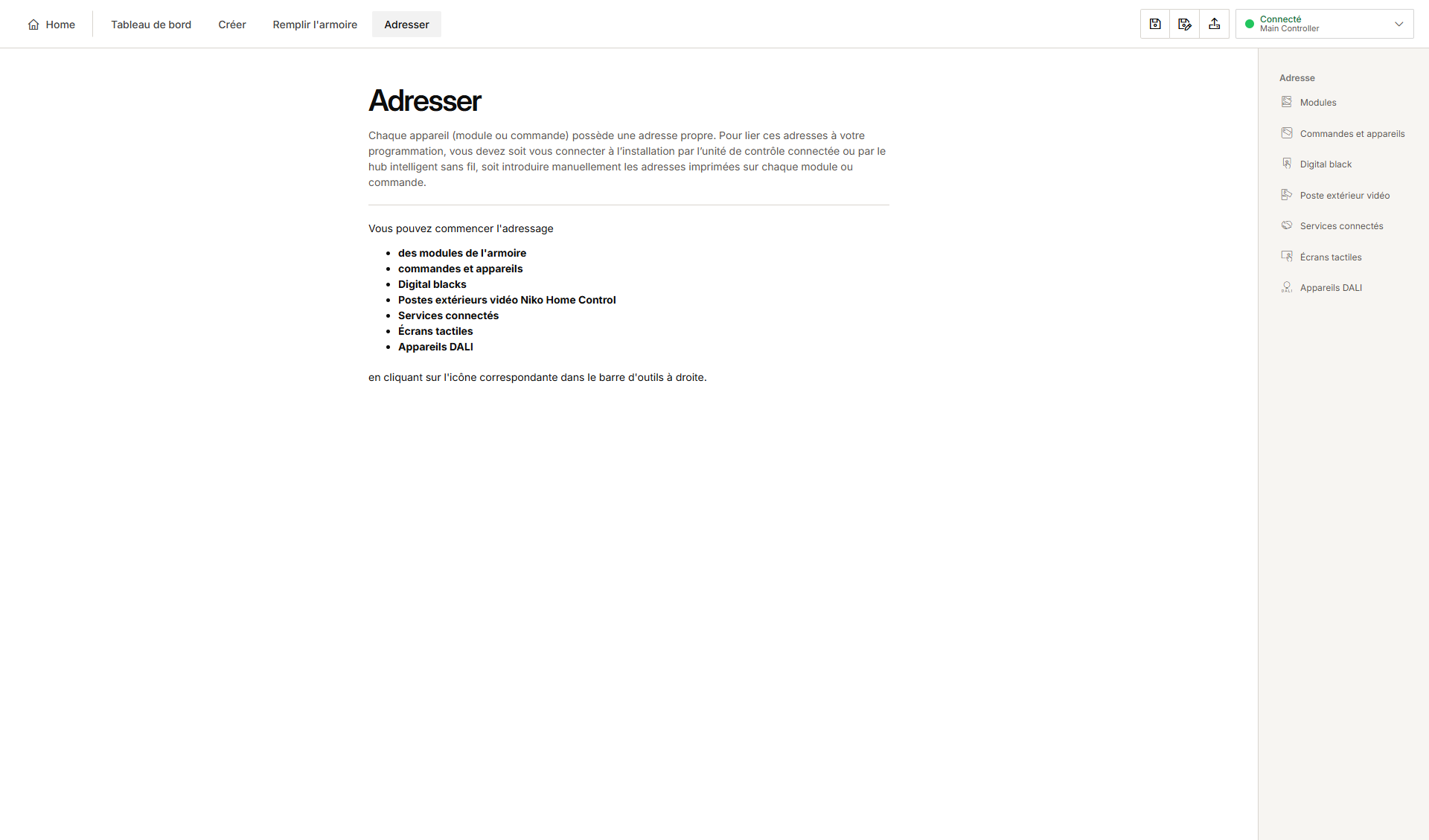

• Vous êtes dans la fenêtre d'aperçu Adressage.

Procédure

1. Dans la barre de boutons à droite, cliquez sur Modules.
   Résultat :

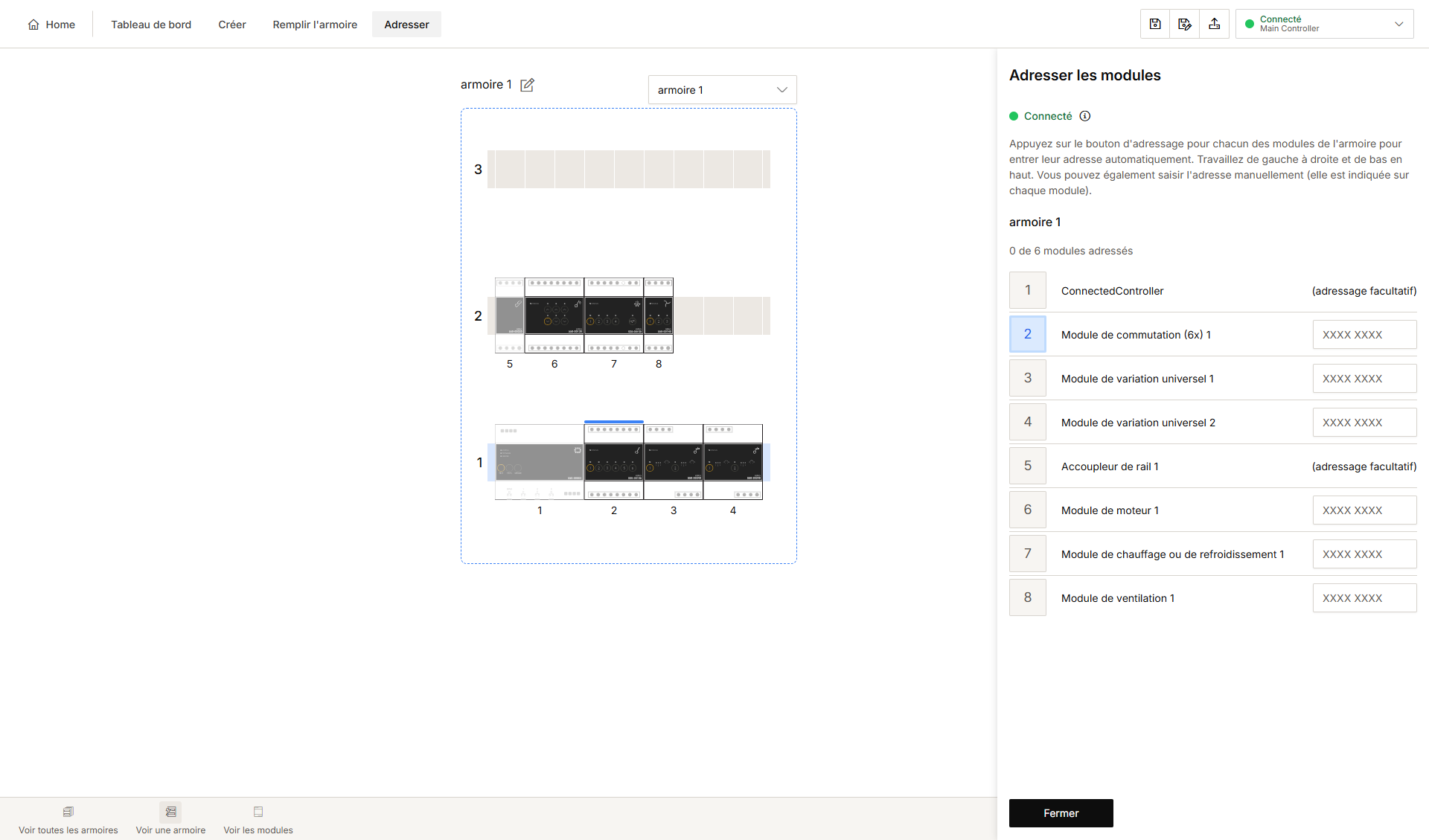

   • Le volet Adressage des modules s'affiche et présente un aperçu de tous les modules dans le(s) coffret(s) électrique(s).

   • La zone de texte à côté des modules non adressés est vide.

   • Dans la zone de dessin, une ligne bleue apparaît au-dessus du module pour lequel une adresse est attendue.

   • Dans l'aperçu, le numéro s'affiche en bleu.




2. Appuyez sur le bouton d'adresse du module dans le coffret pour introduire l'adresse unique dans le logiciel de programmation. Suivez l'ordre du logiciel de programmation.
   Résultat :

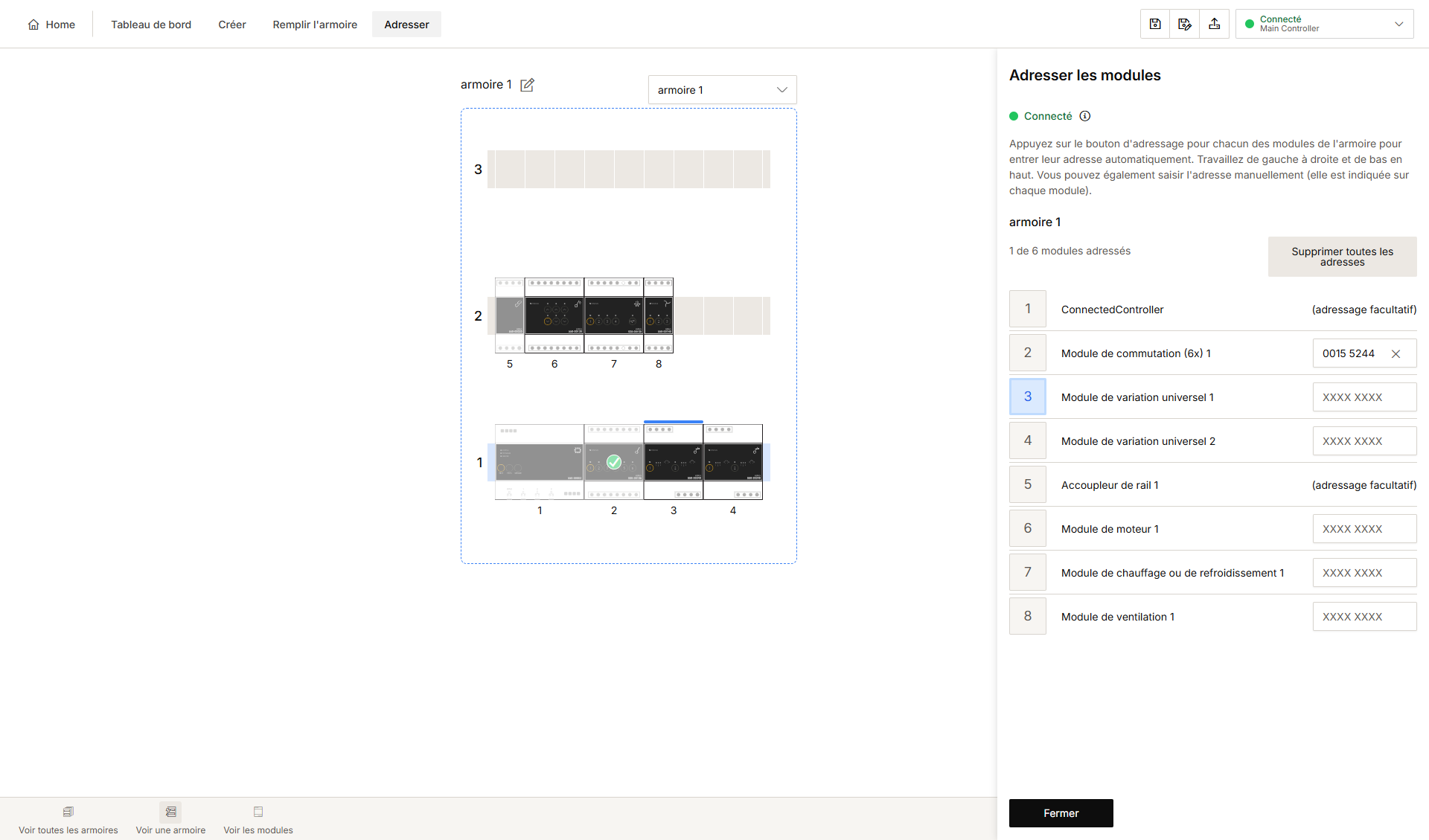

   L'adresse s'affiche dans la zone de texte à côté du module.




3. Cliquez sur Fermer pour revenir à la fenêtre d'aperçu Adresser.
